در سیستم های پمپاژ، بخش مکش به ظاهر ساده به نظر می رسد؛ یک لوله که از منبع سیال تا ورودی پمپ امتداد دارد. اما در واقع، همین بخش تعیین کننده ی عمر، بازده و حتی سلامت کل مجموعه است. اگر سایز لوله مکش پمپ درست انتخاب نشود، عملکرد سیستم دچار نوسان، لرزش، افت دبی، و پدیده های خطرناک هیدرولیکی مانند کاویتاسیون خواهد شد.
در حالی که بسیاری از طراحان تازه کار تمرکز خود را روی انتخاب نوع پمپ یا توان موتور می گذارند، مهندسان باتجربه می دانند که طراحی صحیح لوله کشی مکش به مراتب حیاتی تر است. زیرا کوچک ترین اشتباه در قطر، طول، زوایا یا اتصالات این بخش می تواند فشار ورودی را تغییر دهد و پمپ را وادار به کار در شرایط غیر استاندارد کند.
در این مقاله، گام به گام به بررسی فنی موضوع می پردازیم و توضیح می دهیم چگونه می توان با محاسبه ی دقیق سرعت جریان، افت فشار مجاز و هد مکش مثبت، سایز لوله مکش پمپ را به درستی انتخاب کرد. همچنین، اثرات اشتباه در طراحی و راهکارهای جلوگیری از مشکلات عملیاتی را با مثال های صنعتی مرور می کنیم.

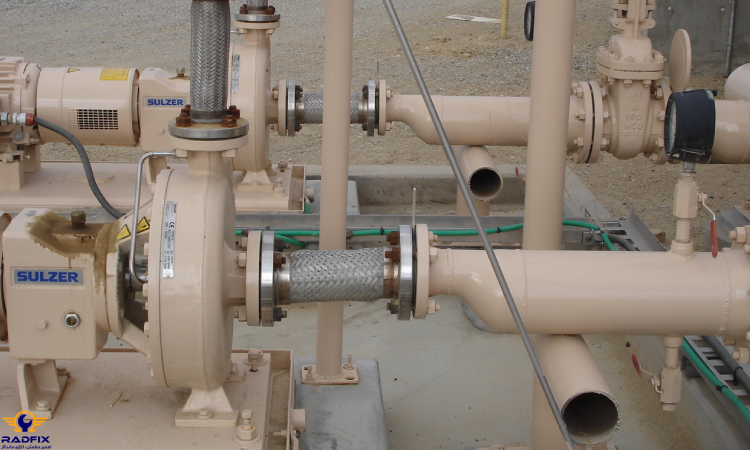

نقش لوله مکش در عملکرد پمپ
برای درک اهمیت انتخاب صحیح سایز لوله مکش پمپ، ابتدا باید وظیفه ی این لوله را در سیستم درک کنیم. لوله مکش پلی بین منبع و پمپ است که وظیفه دارد سیال را بدون ایجاد تلاطم یا افت فشار، به ورودی پمپ منتقل کند. هرگونه تغییر ناگهانی در قطر، طول زیاد، زوایای تند، یا سطح داخلی زبر می تواند جریان را مختل کرده و در نتیجه فشار ورودی کاهش یابد.
پمپ ها، به ویژه نوع گریز از مرکز، به فشار ورودی مشخصی نیاز دارند تا سیال را به درستی به پروانه منتقل کنند. اگر فشار در ورودی از حد بحرانی پایین تر بیاید، بخار درون مایع شکل می گیرد و حباب های آن هنگام ورود به ناحیه ی فشار بالا منفجر می شوند. این پدیده همان کاویتاسیون (Cavitation) است که عامل اصلی تخریب پره های پمپ محسوب می شود.
بنابراین، طراحی لوله مکش تنها انتقال سیال نیست؛ بلکه کنترل دقیق فشار، سرعت و یکنواختی جریان است. هدف اصلی در طراحی، رساندن سیال با حداقل افت فشار و حداکثر پایداری به پمپ است. در سیستم هایی که لوله مکش طولانی است یا از چند زانو تشکیل شده، افت فشار ناشی از اصطکاک در دیواره ی لوله و اتصالات افزایش می یابد
. اگر قطر لوله کوچک انتخاب شود، سرعت جریان بالا می رود و افت فشار بیشتر می شود؛ و اگر بیش از حد بزرگ انتخاب شود، جریان آرام شده و احتمال تشکیل هوا یا گاز در نقاط بالاتر مسیر افزایش می یابد. در نتیجه، باید تعادلی میان این دو برقرار کرد.
محاسبه ی سرعت جریان و تأثیر آن بر قطر لوله
در طراحی لوله کشی، سرعت جریان یکی از مهم ترین پارامترهایی است که تعیین می کند سایز لوله مکش پمپ چه مقدار باید باشد. سرعت جریان زیاد باعث افت فشار، نویز، و لرزش می شود، در حالی که سرعت بسیار کم باعث ته نشینی ذرات و کاهش راندمان می گردد.
در استانداردهای صنعتی، سرعت بهینه در لوله مکش معمولاً بین ۰٫۶ تا ۱٫۸ متر بر ثانیه تعریف می شود. انتخاب مقدار دقیق آن بستگی به نوع سیال، چگالی، و موقعیت نصب پمپ دارد. برای مثال، در پمپ های انتقال آب تمیز، سرعت ۱٫۲ متر بر ثانیه مناسب است، اما برای سیالات لزج تر باید مقدار کمتر انتخاب شود.
رابطه ی بین سرعت (V)، دبی (Q) و قطر لوله (D) به صورت زیر بیان می شود:
Q=πD24×VQ = \frac{\pi D^2}{4} \times VQ=4πD2×V
از این معادله می توان نتیجه گرفت که افزایش قطر لوله، سرعت را کاهش می دهد و بالعکس. بنابراین برای حفظ جریان مطلوب، ابتدا باید دبی موردنیاز پمپ مشخص شود و سپس قطر مناسب انتخاب گردد.
اگر لوله ی مکش خیلی باریک باشد، افت فشار ورودی بالا می رود و پمپ دچار کاویتاسیون می شود. از طرف دیگر، انتخاب قطر بیش از اندازه نیز نه تنها هزینه ی لوله و اتصالات را بالا می برد، بلکه کنترل جریان را دشوار می کند. در عمل، قطر لوله ی مکش معمولاً یک سایز بزرگ تر از قطر دهانه ی ورودی پمپ انتخاب می شود تا جریان یکنواخت تر شود.
همچنین به این نکته توجه داشته باشید که سطح داخلی لوله باید کاملا صاف بوده و بدون رسوب باشد. دقت داشته باشید که هر گونه زبری سطح می توانند سبب افزایش ضریب اصطکاک شده و در نهایت نیز افت فشار را به دنبال دارد. در خطوطی که از فولاد یا چدن استفاده می شود، توصیه می شود پوشش داخلی ضد خوردگی یا اپوکسی به کار رود تا اصطکاک کاهش یابد و طول عمر سیستم افزایش پیدا کند.

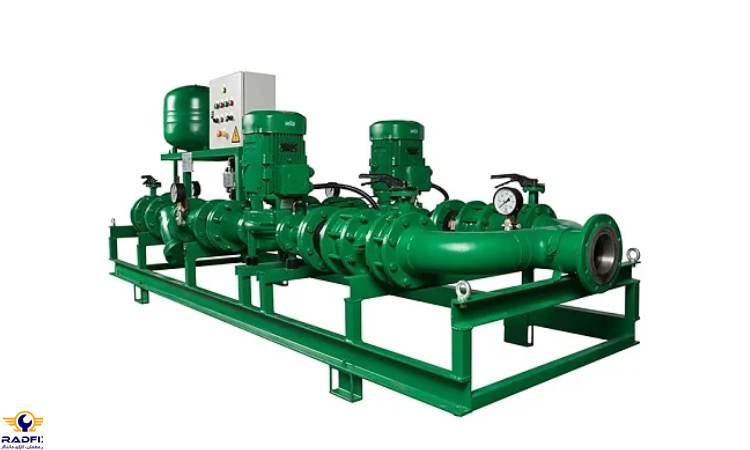

رابطه بین هد مکش مثبت (NPSH) و انتخاب قطر لوله
یکی از پارامترهای کلیدی در انتخاب سایز لوله مکش پمپ، مقدار هد مکش مثبت یا NPSH است. این مفهوم نشان دهنده ی میزان فشار موجود در ورودی پمپ نسبت به فشار بخار سیال است. اگر NPSH واقعی کمتر از مقدار موردنیاز پمپ باشد، سیال به جای جریان یکنواخت، دچار بخارزایی می شود و کاویتاسیون رخ می دهد.
NPSH از دو بخش تشکیل شده است:
- NPSHa : هد مکش واقعی موجود در سیستم
- NPSHr : هد مکش موردنیاز پمپ (طبق مشخصات سازنده)
برای جلوگیری از کاویتاسیون، باید همواره NPSHa > NPSHr باشد. قطر لوله مکش مستقیماً بر NPSHa اثر می گذارد، زیرا قطر کوچک باعث افزایش افت فشار و در نتیجه کاهش فشار مطلق در ورودی پمپ می شود.
در سیستم هایی که فاصله ی منبع تا پمپ زیاد است یا اختلاف ارتفاع منفی وجود دارد، انتخاب قطر بزرگ تر برای لوله مکش اهمیت دوچندان دارد. هرچه افت اصطکاکی مسیر کمتر شود، NPSHa افزایش می یابد و عملکرد پمپ پایدارتر خواهد بود.
در جدول زیر، تأثیر تغییر قطر لوله بر افت فشار و NPSHa برای یک دبی مشخص مقایسه شده است:
| قطر لوله (میلی متر) | سرعت جریان (m/s) | افت فشار مسیر (m) | NPSHa مؤثر (m) |
| 50 | 2.3 | 3.8 | 2.1 |
| 65 | 1.6 | 1.9 | 4.0 |
| 80 | 1.1 | 1.1 | 5.2 |
همان طور که دیده می شود، افزایش قطر لوله باعث کاهش افت فشار و افزایش هد مکش مؤثر می شود. البته باید توجه داشت که قطر بیش ازحد بزرگ ممکن است هزینه ی اضافی و اشغال فضای زیاد ایجاد کند، بنابراین باید با تحلیل اقتصادی و فنی هم زمان تصمیم گیری شود.

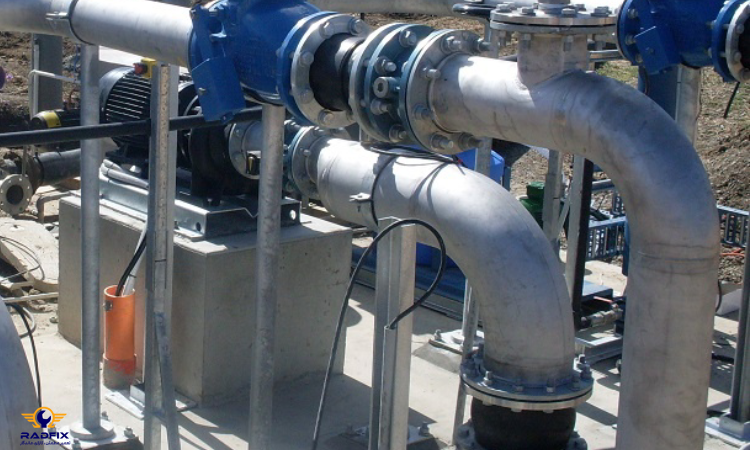

خطاهای رایج در انتخاب سایز لوله مکش و پیامدهای آن
در بسیاری از پروژه های صنعتی، خطاهای طراحی در لوله مکش پمپ باعث کاهش کارایی کل سیستم می شود. یکی از اشتباهات متداول، انتخاب قطر لوله بر اساس سلیقه یا تجربه ی محدود است، بدون انجام محاسبات دقیق دبی و افت فشار.
اگر لوله ی مکش خیلی کوچک باشد، سرعت جریان بالا می رود و به دنبال آن فشار در ورودی پمپ افت می کند. نتیجه، بروز کاویتاسیون، صدای غیرعادی، و خوردگی پروانه است. در مقابل، لوله ی بیش از حد بزرگ باعث حرکت آرام سیال و در مواردی، جمع شدن حباب های هوا در نقاط مرتفع می شود که مانع از پر شدن کامل مسیر می گردد.
یکی دیگر از خطاها، استفاده از اتصالات متعدد، زانویی های تند و مسیرهای طولانی است. هر اتصال معادل چندین متر افت فشار در مسیر مستقیم محسوب می شود و در مجموع NPSH را کاهش می دهد. در طراحی حرفه ای، مسیر مکش باید کوتاه، مستقیم و با حداقل زانو انتخاب شود.
همچنین، ورودی لوله مکش به مخزن باید در فاصله ی کافی از کف قرار گیرد تا ذرات معلق یا رسوب وارد پمپ نشوند. در خطوط با مکش منفی، نصب شیر یک طرفه و پرکننده ی اولیه (Foot Valve) الزامی است تا پمپ در هنگام توقف تخلیه نشود.
در نهایت، نادیده گرفتن جنس لوله نیز می تواند مشکلاتی ایجاد کند. برای سیالات خورنده یا حاوی ذرات ساینده، استفاده از استیل ضدزنگ یا PVC تقویت شده به جای فولاد معمولی توصیه می شود تا زبری داخلی ثابت بماند و افت اصطکاک افزایش نیابد.
اصول نگهداری و بازرسی لوله مکش برای حفظ بازده پمپ
حتی اگر سایز لوله مکش پمپ به درستی انتخاب شده باشد، نگهداری نادرست می تواند تمام مزایای طراحی را از بین ببرد. با گذشت زمان، رسوبات، خوردگی، یا نفوذ هوا از اتصالات باعث تغییر الگوی جریان و کاهش فشار ورودی می شود. بازرسی دوره ای مسیر مکش، یکی از اقدامات کلیدی در سیستم های صنعتی است. در پمپ خانه ها معمولاً سالی یک بار، لوله مکش از نظر نشت هوا، سایش داخلی و عملکرد شیر یک طرفه بررسی می شود.
حتی نشت های کوچک در مسیر مکش، به دلیل فشار منفی، هوا را وارد سیستم می کنند و موجب کاویتاسیون می شوند. همچنین باید از تمیزی فیلتر ورودی اطمینان حاصل کرد. گرفتگی فیلتر، همان اثر لوله باریک را دارد و باعث افت فشار ناگهانی در ورودی پمپ می شود. در صنایع غذایی و شیمیایی که از سیالات حساس استفاده می شود، تمیزکردن فیلترها باید با برنامه ی هفتگی انجام شود.
در خطوط بزرگ تر، نصب فشارسنج در ورودی پمپ ضروری است تا هرگونه تغییر غیرعادی در فشار مکش سریع شناسایی شود. این کار از آسیب های احتمالی به موتور و یاتاقان ها جلوگیری می کند. در نهایت، پوشش ضد خوردگی داخلی و استفاده از گسکت های مناسب در اتصالات، عمر مفید لوله را چند برابر افزایش می دهد.
سخن پایانی
انتخاب درست سایز لوله مکش پمپ نه تنها یک مسئله ی فنی، بلکه عاملی تعیین کننده در بهره وری کل سیستم پمپاژ است. قطر لوله باید به گونه ای باشد که جریان آرام، بدون تلاطم و با حداقل افت فشار وارد پمپ شود. هر خطایی در این مرحله می تواند هزینه های سنگینی در تعمیرات، انرژی و توقف تولید به دنبال داشته باشد. با محاسبه ی دقیق سرعت، افت فشار، و NPSH، و رعایت اصول لوله کشی صحیح، می توان پمپی با عملکرد پایدار و طول عمر بالا داشت.
همچنین نگهداری منظم، بررسی نشت هوا و تمیزی فیلترها از پیش شرط های حیاتی در حفظ سلامت سیستم هستند. در نهایت، یادمان باشد که عملکرد یک پمپ، به اندازه ی قوی بودن موتور وابسته نیست، بلکه به کیفیت طراحی مسیر مکش و دقت انتخاب قطر لوله بستگی دارد.
سوالات متداول
- چه سرعتی برای جریان در لوله مکش مناسب است؟
به طور معمول بین ۰٫۶ تا ۱٫۸ متر بر ثانیه. سرعت بالاتر افت فشار ایجاد می کند و سرعت کمتر احتمال ورود هوا و ته نشینی ذرات را افزایش می دهد.
- چرا لوله مکش باید از دهانه ی پمپ بزرگ تر باشد؟
زیرا قطر بزرگ تر موجب کاهش سرعت جریان و افت فشار کمتر می شود و به پمپ اجازه می دهد سیال را بدون ایجاد کاویتاسیون مکش کند.
- بهترین روش برای جلوگیری از کاویتاسیون چیست؟
انتخاب قطر مناسب، کوتاه نگه داشتن مسیر مکش، حذف زانوهای تند و اطمینان از کافی بودن NPSH نسبت به نیاز پمپ از اصلی ترین راهکارهاست.
