در سامانه های الکترونیک قدرت، اینورتر نقشی کلیدی در تبدیل انرژی DC به AC دارد، اما در همین فرآیند پدیده ای به نام «هارمونیک» نیز ایجاد می شود؛ اعوجاج هایی در شکل موج خروجی که اگر کنترل نشوند، می توانند کل عملکرد سیستم را دچار اختلال کنند. هارمونیک در اینورتر به زبان ساده یعنی وجود مؤلفه های فرکانسی اضافی در کنار فرکانس اصلی ولتاژ یا جریان. این مؤلفه ها باعث گرم شدن بیش از حد تجهیزات، افت بازدهی، و ایجاد نویز در خطوط تغذیه می شوند.
در صنایع امروز که از اینورترها برای کنترل دور موتور، تغذیه سیستم های حساس و حتی تأمین برق اضطراری استفاده می شود، کاهش هارمونیک اهمیت حیاتی دارد. با افزایش فرکانس سوئیچینگ، طراحی های جدیدتر و کاربرد فیلترهای هوشمند، می توان شکل موج را به سینوس ایده آل نزدیک تر کرد.
این مقاله به صورت دقیق بررسی می کند که هارمونیک در اینورتر از کجا ناشی می شود، چگونه بر تجهیزات اثر می گذارد، و چه روش های علمی و صنعتی برای کاهش هارمونیک در اینورتر وجود دارد. در پایان، با مقایسه ی راهکارها و تحلیل عملکرد فیلترهای اکتیو و پسیو، درکی روشن از مدیریت کیفیت توان در سیستم های مدرن به دست خواهیم آورد.
ماهیت هارمونیک و تأثیر آن بر عملکرد اینورتر
برای درک کاهش هارمونیک در اینورتر ابتدا باید ماهیت آن را شناخت. در حالت ایده آل، ولتاژ خروجی اینورتر باید موجی سینوسی و یکنواخت باشد؛ اما در عمل، به دلیل سوئیچینگ ترانزیستورها و پدیده های گذرای الکترومغناطیسی، موج خروجی شامل مولفه هایی با فرکانس های بالاتر از فرکانس اصلی می شود. این مولفه ها همان هارمونیک ها هستند.
هرچه دامنه ی هارمونیک ها بیشتر باشد، اختلاف شکل موج خروجی با سینوس ایده آل بیشتر می شود. شاخصی که برای اندازه گیری این اعوجاج به کار می رود، «کل اعوجاج هارمونیکی» یا THD (Total Harmonic Distortion) نام دارد. به طور معمول، اگر THD از ۵ درصد فراتر رود، عملکرد موتورهای القایی و تجهیزات الکترونیکی به شدت تحت تأثیر قرار می گیرد.
تأثیرات فنی هارمونیک در اینورتر را می توان در سه سطح بررسی کرد. نخست، در تجهیزات خروجی مانند موتورها، که منجر به تلفات حرارتی بالا، افزایش جریان بی بار، لرزش مکانیکی و کاهش عمر عایق سیم پیچ ها می شود.
دوم، در خود اینورتر، که موجب افزایش تلفات سوئیچینگ و فشار حرارتی بر IGBTها و دیودها می گردد. و سوم، در شبکه تغذیه، که به صورت نویز، تداخل الکترومغناطیسی و کاهش ضریب توان بروز می کند.
در حقیقت، کنترل نکردن هارمونیک ها می تواند یک سیستم صنعتی کامل را از نظر پایداری دچار بحران کند. به همین دلیل، کاهش هارمونیک نه یک انتخاب اختیاری، بلکه الزام طراحی در هر اینورتر مدرن است.
روش های مدرن مدولاسیون PWM برای کاهش هارمونیک

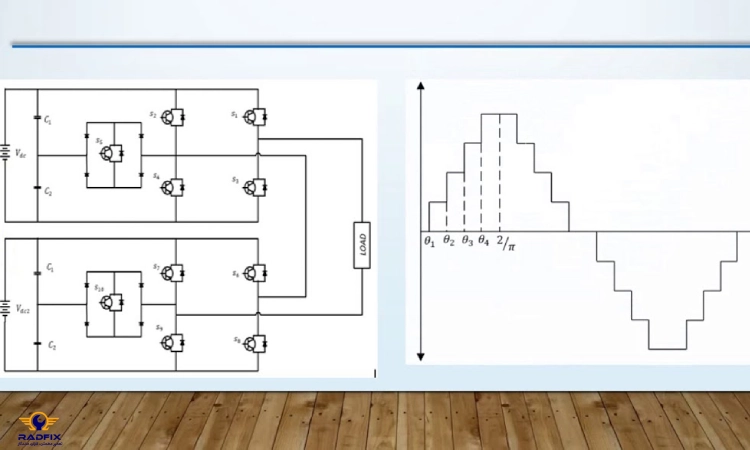

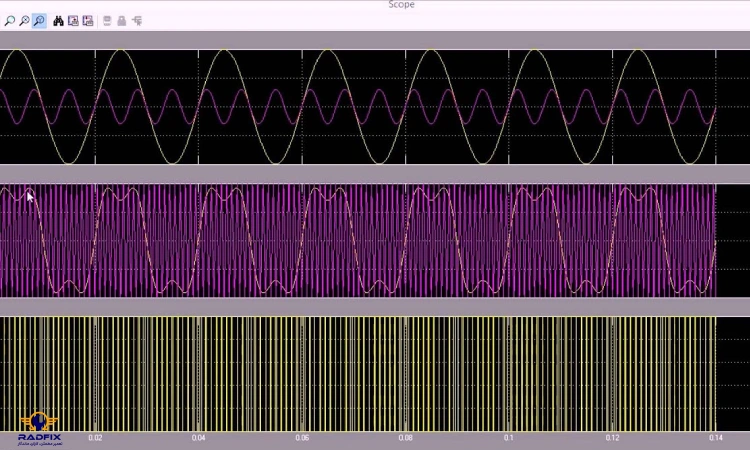

بهترین و موثرترین روش برای کاهش هارمونیک در اینورتر آن است که روش مدولاسیون بهینه سازی شود. درایوهای امروزی برای تولید موج سینوسی از روش PWM یا مدولاسیون پهنای پالس استفاده می کنند. ایده ی اصلی در PWM این است که با تغییر عرض پالس ها در هر سیکل، شکل موج میانگین خروجی به سینوس نزدیک شود.
در روش های ابتدایی PWM، فرکانس سوئیچینگ پایین بود و پالس ها فاصله ی زیادی از هم داشتند، در نتیجه، مؤلفه های هارمونیکی در ناحیه ی فرکانس پایین قرار می گرفتند و تأثیر زیادی بر تجهیزات داشتند. اما در سیستم های جدید، با افزایش فرکانس سوئیچینگ (تا چند ده کیلوهرتز)، هارمونیک ها به نواحی فرکانسی بالاتر منتقل می شوند که به راحتی توسط فیلترها حذف می شوند.
مدولاسیون های پیشرفته تر مانند SPWM (Sine PWM)، SVPWM (Space Vector PWM) و Random PWM امکان توزیع انرژی هارمونیکی در بازه های وسیع تر را فراهم می کنند. برای مثال، در روش SVPWM، الگوریتم با درک برداری از موقعیت لحظه ای موج مرجع، بهترین حالت سوئیچینگ را انتخاب می کند تا اختلاف بین ولتاژ واقعی و ایده آل به حداقل برسد.
مزیت اصلی این روش ها در آن است که بدون افزودن قطعه ی سخت افزاری جدید، کیفیت توان بهبود می یابد. تنها با تغییر منطق کنترل در نرم افزار درایو می توان مقدار THD را از ۱۰٪ به کمتر از ۳٪ کاهش داد.
بنابراین، هوشمند سازی الگوریتم های سوئیچینگ نخستین گام در کنترل هارمونیک است، گامی که بسیاری از تولیدکنندگان بزرگ اینورتر مانند Siemens و ABB سال هاست آن را در طراحی های خود پیاده سازی کرده اند.
نقش فیلترهای پسیو و اکتیو در حذف مؤلفه های هارمونیکی
در کنار اصلاح مدولاسیون، استفاده از فیلترها مؤثرترین ابزار برای کاهش مستقیم هارمونیک در اینورتر است. فیلترها به دو گروه اصلی تقسیم پسیو (Passive) و اکتیو (Active تقسیم می شوند.
فیلترهای پسیو از ترکیب سلف (L) و خازن (C) تشکیل شده اند و وظیفه ی آن ها عبور فرکانس اصلی و حذف فرکانس های بالاتر است. این فیلترها با ایجاد مسیر امپدانس پایین برای هارمونیک ها، مانع ورودشان به شبکه می شوند. اگرچه ساختار ساده ای دارند، اما تنظیم دقیق آن ها نیازمند محاسبات مهندسی دقیق است. انتخاب نادرست ظرفیت ها ممکن است باعث تشدید رزونانس در فرکانس های خاص شود.
در مقابل، فیلترهای اکتیو از مبدل های الکترونیکی قدرت برای تولید ولتاژی برابر و مخالف با هارمونیک استفاده می کنند. این روش مشابه عملکرد نویزکنسلر در هدفون هاست؛ هارمونیک مزاحم را شناسایی کرده و سیگنال مخالف آن را تزریق می کند تا موج نهایی خنثی شود.
فیلترهای اکتیو گرچه هزینه ی بالاتری دارند، اما دقت و پویایی بیشتری ارائه می دهند. این فیلترها قادرند هارمونیک های متغیر در زمان را نیز جبران کنند، در حالی که فیلتر پسیو فقط در یک فرکانس خاص کارآمد است. در جدول زیر مقایسه ی فنی این دو نوع فیلتر آورده شده است:
| ویژگی | فیلتر پسیو | فیلتر اکتیو |
| ساختار | سلف و خازن | مبدل IGBT با کنترل دیجیتال |
| هزینه اولیه | پایین | بالا |
| دقت حذف هارمونیک | محدود به باند خاص | وسیع و پویا |
| نگهداری | ساده | نیازمند تنظیم نرم افزاری |
| کاربرد | سیستم های ثابت | شبکه های صنعتی با بار متغیر |
انتخاب میان این دو نوع فیلتر بستگی به نوع کاربرد دارد. در سیستم هایی با بار ثابت، فیلتر پسیو گزینه ای اقتصادی است، اما در خطوط تولید پویا و پرنوسان، فیلتر اکتیو بهترین عملکرد را ارائه می دهد.
اثر هارمونیک بر تجهیزات جانبی و راهکارهای حفاظتی
هارمونیک تنها در خروجی اینورتر باقی نمی ماند؛ بلکه از طریق کابل ها، تابلوها و ترانس ها به سایر بخش های شبکه نیز نفوذ می کند. این نفوذ به ویژه در کارخانه هایی که چندین اینورتر به صورت هم زمان کار می کنند، منجر به تداخل الکترومغناطیسی (EMI) و افزایش جریان نول می شود.
افزایش جریان نول باعث گرم شدن سیم نول، خطای حفاظتی در تابلو و حتی سوختن خازن های اصلاح ضریب توان می گردد. به همین دلیل، باید علاوه بر کنترل هارمونیک در خود درایو، مسیرهای توزیع را نیز ایمن کرد. استفاده از کابل های شیلددار، زمین مناسب و چوک ورودی از اقدامات مؤثر در این زمینه است.
از سوی دیگر، برخی تجهیزات مانند PLCها، سنسورها و کنترلرها به اعوجاج حساس هستند. در صورت وجود هارمونیک زیاد، این تجهیزات دچار خطاهای ناپایدار یا ریست های ناگهانی می شوند. نصب فیلترهای EMI و طراحی مناسب سیستم زمین می تواند این مشکلات را برطرف کند.
نکته ی مهم دیگر، بررسی دوره ای شکل موج ولتاژ در خروجی درایو است. اندازه گیری THD با دستگاه آنالایزر کیفیت توان، به مهندسان اجازه می دهد پیش از بروز خرابی، وضعیت سیستم را ارزیابی و اصلاح کنند. در واقع، کاهش هارمونیک فقط یک موضوع طراحی نیست؛ بلکه نیازمند پایش مداوم و مدیریت دوره ای است.
استانداردها و شاخص های مجاز در کنترل هارمونیک
برای اطمینان از کیفیت توان، سازمان های بین المللی استانداردهایی تدوین کرده اند که میزان مجاز هارمونیک در اینورتر و سایر تجهیزات الکترونیک قدرت را مشخص می کنند. معروف ترین آن ها استاندارد IEEE 519 است که حدود مجاز THD را در سطوح مختلف ولتاژ تعیین می کند.
طبق این استاندارد، برای شبکه های فشار ضعیف (زیر ۶۹۰ ولت)، مقدار مجاز اعوجاج ولتاژ نباید بیش از ۵٪ و اعوجاج جریان نباید بیش از ۸٪ باشد. رعایت این حدود، از داغ شدن کابل ها، افزایش نویز و نوسان ولتاژ جلوگیری می کند.
در اتحادیه اروپا نیز استاندارد EN 61000-3-2 برای کنترل تداخلات الکترومغناطیسی و کیفیت توان در تجهیزات صنعتی به کار می رود. سازندگان اینورتر موظف اند طراحی خود را به گونه ای انجام دهند که در تست های آزمایشگاهی، THD خروجی در محدوده ی تعیین شده باقی بماند.
در عمل، رعایت استاندارد فقط مسئولیت سازنده نیست؛ بلکه بهره برداران نیز باید با نصب فیلترها و تنظیم پارامترهای کنترلی، سیستم را در محدوده ی مجاز نگه دارند. اگر در یک کارخانه چندین درایو با توان های متفاوت وجود داشته باشد، مجموع اثرات هارمونیکی ممکن است از حد مجاز فراتر رود و باعث جریمه ی مصرف توان راکتیو از سوی شرکت برق شود.
بنابراین آشنایی با استانداردها، علاوه بر جنبه ی فنی، از منظر اقتصادی و قانونی نیز اهمیت دارد.
سخن پایانی
کاهش هارمونیک در اینورتر یعنی افزایش طول عمر تجهیزات، صرفه جویی در انرژی و پایداری کل شبکه ی صنعتی. هارمونیک اگرچه پدیده ای ناگزیر در سامانه های سوئیچینگ است، اما با طراحی صحیح، مدولاسیون هوشمند، فیلترگذاری دقیق و نظارت مستمر می توان اثرات آن را به حداقل رساند.
در واقع، کیفیت توان در هر کارخانه به اندازه ی کیفیت مواد اولیه اهمیت دارد. اینورترهایی که خروجی سینوسی تر تولید می کنند، نه تنها موتورها را سالم تر نگه می دارند بلکه بازده تولید را نیز افزایش می دهند.
با شناخت علل، پایش مداوم و استفاده از فناوری های نوین، می توان محیطی صنعتی داشت که در آن انرژی بدون اعوجاج و تجهیزات بدون استهلاک کار کنند، هدفی که در مهندسی برق امروز بیش از هر زمان دیگری اهمیت دارد.
سوالات متداول
- چه عواملی بیشترین تأثیر را در ایجاد هارمونیک در اینورتر دارند؟
عوامل اصلی شامل روش سوئیچینگ ترانزیستورها، نوع مدولاسیون، طراحی فیلتر خروجی و کیفیت تغذیه ی ورودی هستند. هرچه فرکانس سوئیچینگ پایین تر باشد، هارمونیک های پایین فرکانس بیشتری تولید می شود.
- تفاوت فیلتر پسیو و اکتیو در کنترل هارمونیک چیست؟
فیلتر پسیو از سلف و خازن تشکیل شده و برای حذف باند خاصی از فرکانس ها مناسب است؛ درحالی که فیلتر اکتیو با استفاده از مدارهای الکترونیکی، به صورت پویا هارمونیک ها را شناسایی و حذف می کند.
- چگونه می توان میزان هارمونیک را در سیستم اندازه گیری کرد؟
با استفاده از دستگاه آنالایزر کیفیت توان می توان مقدار THD در ولتاژ و جریان را اندازه گیری کرد. این شاخص نشان می دهد اعوجاج شکل موج چقدر از حالت سینوسی ایده آل فاصله دارد.
