پمپ های پیستونی به دلیل توانایی در تحمل فشارهای بسیار بالا (تا ۷۰۰ بار) و بازدهی حجمی فوق العاده، ستون فقرات صنایع سنگین نظیر فولاد، سیمان، نفت و گاز و همچنین ماشین آلات راهسازی و معدنی هستند. برخلاف پمپ های دنده ای، این تجهیزات دارای ساختاری بسیار پیچیده با تلرانس های ابعادی در حد میکرون هستند. هرگونه نقص کوچک در عملکرد این پمپ ها می تواند کل خط تولید یا پروژه را با توقف مواجه کند. در ادامه تمامی جنبه های تعمیر پمپ هیدرولیک پیستونی را در مجموعه رادفیکس به صورت تخصصی بررسی می کنیم.
چرا تعمیر پمپ پیستونی یک فرآیند فوق تخصصی است؟
پمپ های پیستونی شامل قطعات متحرک متعددی هستند که با سرعت بالا روی یکدیگر می لغزند. در این سیستم، آب بندی نه با اورینگ، بلکه از طریق انطباق دقیق سطوح فلزی انجام می شود. بنابراین، تعمیر پمپ هیدرولیک پیستونی فراتر از تعویض ساده قطعات است و نیاز به دانش متالورژی، تراشکاری دقیق و دستگاه های تست پیشرفته دارد.
انواع پمپ های پیستونی تحت پوشش تعمیرات
در مرکز تخصصی رادفیکس، تمامی مدل های پمپ پیستونی عیب یابی و بازسازی می شوند:
پمپ های پیستونی محوری با صفحه کج:
این مدل که پرکاربردترین نوع در سیستم های دبی متغیر است، شامل یک بلوک سیلندر چرخنده و پیستون هایی است که انتهای آن ها روی یک صفحه کج می لغزد. در تعمیر این پمپ ها، تخت بودن صفحه کج و سلامت کفشک های پیستون حیاتی است. کوچک ترین ناهمواری در سطح صفحه باعث ایجاد ضربات مکانیکی و تخریب سریع پیستون ها می شود.
پمپ های پیستونی محوری محور خمیده:
در این طراحی، بلوک سیلندر نسبت به محور شفت دارای زاویه است. این پمپ ها به دلیل نداشتن صفحه کج، بازدهی مکانیکی بالاتری دارند و برای سرعت های بالا ایده آل هستند. چالش اصلی در تعمیر این مدل، تنظیم دقیق زاویه محور و سلامت یاتاقان های فوق سنگین است که بار شعاعی و محوری زیادی را تحمل می کنند.
پمپ های پیستونی شعاعی:
در این پمپ ها، پیستون ها به صورت شعاعی حول یک محور مرکزی قرار گرفته اند. این مدل ها غول های فشار هستند و در پرس های هیدرولیک سنگین استفاده می شوند. تعمیر این پمپ ها نیازمند بررسی دقیق رینگ های بادامکی و ولوهای مرکزی است که وظیفه توزیع سیال را بر عهده دارند.
سیستم های دبی متغیر و کنترل کننده ها:
بسیاری از پمپ های پیستونی مجهز به سیستم های کنترل فشار یا حسگر بار هستند. تعمیر این بخش نیازمند دانش الکتروهیدرولیک است تا شیرهای کنترلی پمپ (رگلاتور) به درستی کالیبره شوند و از هدررفت انرژی یا سوختن موتور جلوگیری شود.

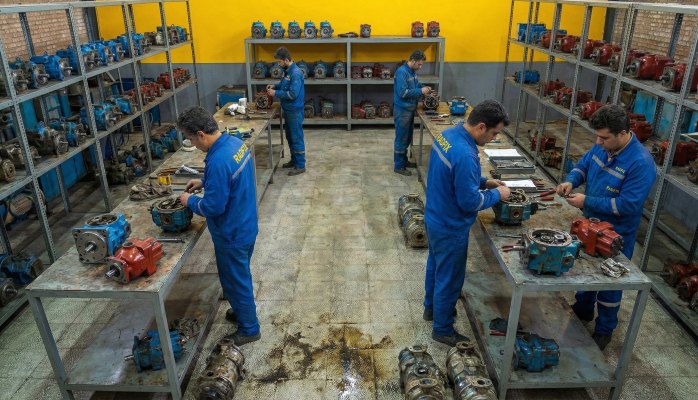

علائم خرابی و زمان نیاز به تعمیر پمپ پیستونی
در ادامه علائم و نشانه های خرابی و احتیاج به تعمیر پمپ هیدرولیک مدل پیستونی را بررسی می کنیم.
- آنالیز صوتی و پدیده حفره زایی
صدای برخورد فلز که مشابه خرد شدن سنگ در پمپ است، ناشی از انفجار حباب های میکرونی روغن است. این انفجارها نیرویی معادل چندین تن بر سانتی متر مربع به سطوح فلزی وارد می کنند. در تعمیرات، اگر اثرات “تخلخل” روی ولو پلیت دیده شود، نشان دهنده طراحی غلط خط مکش یا غلظت بالای روغن است.
- تغییر رنگ متالورژیکی قطعات
اگر در هنگام باز کردن پمپ، قطعاتی مانند شفت یا پیستون ها به رنگ آبی متمایل شده باشند، نشان دهنده Overheating شدید است. این یعنی فیلم روغن بین قطعات از بین رفته و اصطکاک خشک رخ داده است. در این شرایط، سختی سطحی قطعه از دست رفته و قطعه حتماً باید تعویض گردد.
- پدیده فرار روغن یا افزایش Case Drain
افزایش جریان روغن از پورت درین، معیار طلایی سنجش سلامتی پمپ است. اگر مقدار روغن خروجی از بدنه پمپ از ۱۰٪ دبی کل فراتر رود، یعنی لقی بین پیستون و سیلندر از حد مجاز (معمولاً چند میکرون) عبور کرده است. این علامت به معنای پایان عمر روتوربارل است.
- نوسانات فشار
اگر عقربه گیج فشار به شدت لرزش دارد، نشان دهنده سایش نامتقارن در ولو پلیت یا شکستگی یکی از فنرهای پیستون است. این نوسانات می تواند باعث ترکیدن شیلنگ ها و آسیب به جک های سیستم شود.
مراحل گام به گام تعمیر پمپ هیدرولیک پیستونی
فرآیند تعمیر در مراکز تخصصی، یک پروتکل مهندسی است، نه یک تجربه کارگاهی ساده:
- پذیرش و آنالیز اولیه روغن: پیش از باز کردن، نمونه ای از روغن داخل پوسته آنالیز می شود تا وجود ذرات فلزی (تراشه) بررسی شود. وجود تراشه مس نشان دهنده تخریب کفشک ها و تراشه فولاد نشان دهنده خرابی بلبرینگ هاست.
- دمونتاژ استراتژیک و نشانه گذاری: تمامی قطعات با دقت باز شده و جهت قرارگیری ولو پلیت و سواش پلیت نسبت به جهت چرخش شفت علامت گذاری می شود.
- پاکسازی التراسونیک: قطعات در حمام التراسونیک قرار می گیرند تا تمامی جرم های میکرونی و ذرات سوخته روغن از مجاری ریز رگلاتور پاک شوند.
- بازرسی ابعادی و متالورژیکی:
- تست تخت بودن: سطح ولو پلیت و روتوربارل با استفاده از تخت تخت و نور لیزر بررسی می شود. انحراف نباید بیش از ۲ میکرون باشد.
- تست لقی: لقی بین پیستون و سیلندر با میکرومترهای داخل سنج چک می شود.
- عملیات اختصاصی لپینگ:
این مرحله قلب تعمیر پمپ هیدرولیک پیستونی است. با استفاده از پودر الماس و صفحات چدنی مخصوص، سطوح آب بندی به قدری صیقل داده می شوند که خاصیت چسبندگی مولکولی پیدا کنند. این کار باعث می شود پمپ در فشارهای بالای ۳۵۰ بار هم هیچ نشتی داخلی نداشته باشد.
- تعویض هوشمند قطعات: پیستون ها به صورت ست کامل تعویض می شوند. هرگز یک پیستون تکی تعویض نمی شود زیرا باعث عدم توازن دینامیکی می گردد. بلبرینگ ها و سیل کیت ها نیز بدون قید و شرط تعویض می گردند.
- مونتاژ در محیط Clean Room: به دلیل حساسیت بالا، مونتاژ نهایی در محیطی عاری از گرد و غبار انجام می شود. کوچک ترین ذره غبار می تواند در لحظه استارت، سطح لپینگ شده را خش بیندازد.
- تست بنچ و صدور گواهی راندمان: پمپ روی دستگاه تست بسته شده و تحت فشار نامی، نمودار راندمان حجمی آن رسم می شود. تنها پمپ هایی که راندمان بالای ۹۰٪ داشته باشند، اجازه خروج از واحد فنی را دریافت می کنند.
جدول عیب یابی تخصصی پمپ پیستونی
| علامت فنی | دلیل احتمالی خرابی | اقدام اصلاحی |
| صدای تق تق مداوم | شکستگی فنر پیستون یا لقی کفشک | تعویض ست کامل پیستون |
| داغ شدن بدنه پمپ | نشتی داخلی شدید از ولو پلیت | لپینگ سطوح یا تعویض روتوربارل |
| روغن ریزی از شفت | خرابی کاسه نمد یا لقی بلبرینگ | تعویض سیل کیت و بازرسی شفت |
| توقف ناگهانی جریان | بریدن شفت یا خرابی رگلاتور | تعویض شفت و سرویس بخش کنترل |
نکات حیاتی برای افزایش عمر پمپ بعد از تعمیر
- تعویض روغن و فیلتر: هرگز پمپ تعمیر شده را با روغن قدیمی استارت نزنید.
- هواگیری: قبل از استارت، پوسته پمپ را از روغن تمیز پر کنید تا قطعات خشک حرکت نکنند.
- تنظیم شیر اطمینان: اطمینان حاصل کنید شیر فشارشکن سیستم روی فشار مجاز پمپ تنظیم شده است.
نتیجه گیری
تعمیر پمپ هیدرولیک پیستونی یک سرمایه گذاری هوشمندانه برای کاهش هزینه های نگهداری است؛ به شرطی که توسط متخصصین و با ابزارهای دقیق انجام شود. با بازسازی اصولی و کالیبراسیون رگلاتور، می توان راندمان پمپ را به بیش از ۹۰ درصد راندمان پمپ نو بازگرداند. فراموش نکنید که پمپ پیستونی قلب سیستم شماست؛ با سرویس دوره ای و توجه به علائم خرابی، از توقف های ناخواسته جلوگیری کنید. پمپ شما دچار مشکل شده است؟ همین حالا برای مشاوره فنی رایگان و هماهنگی جهت ارسال پمپ با کارشناسان ما تماس بگیرید.
سوالات متداول تعمیر پمپ هیدرولیک پیستونی
- تفاوت تعمیر پمپ پیستونی دبی ثابت با دبی متغیر در چیست؟
در پمپ های دبی ثابت، تمرکز اصلی تعمیرات بر روی آب بندی سطوح ولوپلیت و پیستون هاست. اما در پمپ های دبی متغیر، بخش پیچیده ای به نام رگلاتور یا کنترلر وجود دارد که وظیفه تنظیم زاویه صفحه کج را بر عهده دارد. تعمیر این پمپ ها علاوه بر بازسازی مکانیکی، نیازمند کالیبراسیون دقیق رگلاتور روی دستگاه تست است تا پمپ بتواند به درستی به فرامین سیستم پاسخ دهد.
- آیا بعد از تعمیر پمپ هیدرولیک پیستونی، قدرت و راندمان پمپ به حالت اولیه باز می گردد؟
بله؛ در صورتی که عملیات صیقل کاری با دقت میکرونی انجام شود و قطعاتی که دچار سایش بیش از حد شده اند با نمونه های استاندارد جایگزین گردند، راندمان حجمی پمپ به بیش از ۹۰ تا ۹۵ درصد راندمان پمپ نو باز می گردد.
- چرا پمپ پیستونی مدتی کوتاهی پس از تعمی دوباره دچار خرابی می شود؟
علت اصلی این اتفاق، عدم توجه به سلامت محیطی سیستم هیدرولیک است. اگر پس از تعمیر پمپ هیدرولیک پیستونی، روغن هیدرولیک و فیلترهای مکش و فشار تعویض نشوند، آلودگی های باقی مانده در مخزن و شیلنگ ها بلافاصله وارد پمپ شده و سطوح حساس لپینگ شده را خش می اندازند.
