ژنراتور زمانی می تواند برق پایدار و قابل اعتماد تولید کند که بخش های مختلف آن، به ویژه سیم پیچ ها، در شرایط مناسبی قرار داشته باشند. سیم پیچ ژنراتور یکی از مهم ترین قسمت های الکتریکی دستگاه است و وظیفه دارد انرژی مکانیکی ایجاد شده توسط موتور را در فرایند تولید برق به انرژی الکتریکی تبدیل کند. به همین دلیل هرگونه آسیب، افزایش حرارت، اتصال کوتاه یا خرابی عایق سیم ها می تواند مستقیما روی عملکرد ژنراتور تاثیر بگذارد.
مشکل اینجاست که خرابی سیم پیچ همیشه با از کار افتادن کامل ژنراتور شروع نمی شود. در بسیاری از مواقع دستگاه همچنان روشن می شود و حتی برق تولید می کند، اما نشانه هایی مانند افت ولتاژ، داغ شدن بیش از حد، بوی سوختگی، صدای غیرعادی یا قطع شدن مکرر برق ظاهر می شوند. اگر این نشانه ها در مراحل اولیه جدی گرفته نشوند، آسیب سیم پیچ گسترش پیدا می کند و ممکن است هزینه تعمیر ژنراتور به شکل قابل توجهی افزایش پیدا کند.
در ادامه بررسی می کنیم که علائم سوختن سیم پیچ ژنراتور چیست، چرا اتفاق می افتد، چگونه می توان آن را تشخیص داد و چه اقداماتی برای جلوگیری از تکرار این مشکل باید انجام شود.
سیم پیچ ژنراتور چه نقشی در تولید برق دارد؟

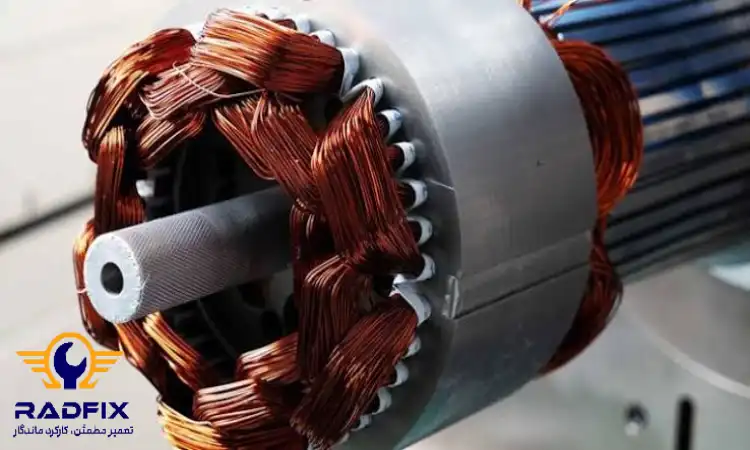

برای اینکه بتوان خرابی سیم پیچ را به درستی تشخیص داد، ابتدا باید نقش آن را در عملکرد ژنراتور شناخت. بخش اصلی بسیاری از ژنراتورها از استاتور و روتور تشکیل شده است. در این ساختار، سیم پیچ های مسی در یکی از این بخش ها قرار می گیرند و با ایجاد یا دریافت میدان مغناطیسی، شرایط لازم برای تولید جریان الکتریکی را فراهم می کنند. سلامت این سیم پیچ ها تاثیر مستقیمی روی ولتاژ خروجی، شدت جریان، پایداری برق و بازده کلی ژنراتور دارد.
سیم های مورد استفاده در سیم پیچی ژنراتور دارای یک لایه عایق بسیار نازک هستند که مانع تماس مستقیم هادی های مسی با یکدیگر می شود. زمانی که دمای سیم پیچ بیش از حد بالا برود یا عایق سیم ها در اثر فرسودگی، رطوبت، آلودگی یا فشار الکتریکی آسیب ببیند، احتمال اتصال بین دورهای سیم پیچ افزایش پیدا می کند.
در مراحل اولیه ممکن است تنها چند دور از سیم پیچ دچار اتصال شوند. در این شرایط ژنراتور ممکن است همچنان کار کند، اما جریان بیشتری از بخش آسیب دیده عبور می کند و همین موضوع دمای سیم پیچ را بیشتر می کند. ادامه این وضعیت می تواند باعث تخریب عایق قسمت های سالم و در نهایت سوختن بخش بزرگ تری از سیم پیچ شود.
به همین دلیل بررسی علائم سوختن سیم پیچ ژنراتور تنها برای زمانی نیست که دستگاه کاملا از کار افتاده باشد. بسیاری از خرابی های جدی از نشانه های کوچک و قابل تشخیص شروع می شوند.
مهم ترین علائم سوختن سیم پیچ ژنراتور
سوختن سیم پیچ معمولا یک نشانه واحد ندارد و مجموعه ای از تغییرات در عملکرد ژنراتور می تواند وجود این مشکل را نشان دهد. شدت این نشانه ها نیز به میزان آسیب سیم پیچ بستگی دارد. اگر تنها چند دور از سیم پیچ دچار اتصال شده باشند، ممکن است دستگاه هنوز برق تولید کند، اما اگر بخش بزرگی از سیم پیچ سوخته باشد، احتمال قطع کامل خروجی بسیار بیشتر است.
در ادامه مهم ترین نشانه هایی را بررسی می کنیم که هنگام ارزیابی سلامت سیم پیچ ژنراتور باید به آنها توجه شود.
بوی سوختگی از داخل ژنراتور
یکی از واضح ترین نشانه هایی که می تواند به خرابی سیم پیچ مربوط باشد، احساس بوی سوختگی یا بوی عایق داغ شده از قسمت آلترناتور ژنراتور است. زمانی که سیم پیچ بیش از حد گرم می شود، پوشش عایقی روی سیم های مسی شروع به تغییر حالت کرده و بوی مشخصی ایجاد می کند.
این بو ممکن است در ابتدا فقط بعد از چند ساعت کار کردن ژنراتور احساس شود، اما با بیشتر شدن آسیب، حتی مدت کوتاهی پس از روشن شدن دستگاه نیز قابل تشخیص خواهد بود. البته وجود بوی سوختگی همیشه به معنی سوختن سیم پیچ نیست و قطعات الکتریکی دیگر نیز ممکن است در اثر حرارت چنین بویی تولید کنند. به همین دلیل بهتر است منبع بو دقیقا بررسی شود.
اگر همراه با بوی سوختگی، تغییر رنگ سیم پیچ، داغ شدن غیرعادی بدنه یا افت ولتاژ نیز مشاهده شود، احتمال آسیب سیم پیچ بسیار بیشتر خواهد بود.
داغ شدن بیش از حد ژنراتور
افزایش دمای ژنراتور در زمان کار طبیعی است، اما دمای غیرعادی و بیش از حد می تواند یکی از علائم سوختن سیم پیچ ژنراتور باشد. زمانی که بین بخشی از دورهای سیم پیچ اتصال ایجاد می شود، مقاومت الکتریکی مسیر تغییر کرده و جریان بیشتری در برخی قسمت ها عبور می کند. نتیجه این اتفاق تولید حرارت بیش از حد است.
اگر ژنراتور بدون اضافه بار و در شرایط معمولی به سرعت داغ شود، باید سیستم خنک کاری، مسیر تهویه و سیم پیچ بررسی شوند. گاهی فن خنک کننده خراب است یا منافذ هوا توسط گرد و خاک مسدود شده اند. اما اگر سیستم تهویه سالم باشد و همچنان استاتور به شکل غیرعادی گرم شود، احتمال خرابی سیم پیچ وجود دارد.
افت ولتاژ خروجی ژنراتور
یکی دیگر از نشانه های رایج خرابی سیم پیچ، کاهش ولتاژ خروجی است. برای مثال ممکن است ژنراتوری که باید ولتاژ مشخصی تولید کند، در زمان کار ولتاژ پایین تری داشته باشد یا ولتاژ آن با افزایش بار به شکل شدید کاهش پیدا کند.
افت ولتاژ می تواند دلایل مختلفی داشته باشد. خرابی AVR، کاهش دور موتور، ایراد در سیستم تحریک، ضعف اتصالات و حتی بار بیش از حد از جمله این دلایل هستند. با این حال اگر این موارد بررسی شده باشند و مشکلی نداشته باشند، سیم پیچ نیز باید مورد آزمایش قرار گیرد.
نوسان شدید ولتاژ
ژنراتور سالم باید در محدوده بار مجاز، ولتاژ نسبتا پایداری تولید کند. اگر ولتاژ خروجی بدون دلیل مشخص مرتب بالا و پایین شود، ابتدا معمولا AVR، سرعت موتور و سیستم تحریک بررسی می شوند. اما آسیب سیم پیچ نیز می تواند باعث ایجاد چنین نوساناتی شود.
وقتی بخشی از سیم پیچ آسیب دیده باشد، شرایط الکتریکی داخل آلترناتور دیگر یکنواخت نیست. در نتیجه تغییر بار می تواند تاثیر بیشتری روی ولتاژ داشته باشد و ژنراتور نتواند خروجی پایداری ایجاد کند.
کاهش توان ژنراتور
یکی دیگر از نشانه هایی که ممکن است هنگام خرابی سیم پیچ مشاهده شود، کاهش توان قابل استفاده دستگاه است. ممکن است ژنراتور در گذشته بدون مشکل چند مصرف کننده را همزمان روشن می کرده، اما اکنون با همان مقدار بار دچار افت ولتاژ، افزایش دما یا خاموش شدن شود.
در این حالت بسیاری از کاربران تصور می کنند موتور ژنراتور ضعیف شده است، در حالی که ممکن است مشکل از بخش الکتریکی دستگاه باشد. آسیب سیم پیچ می تواند ظرفیت واقعی تولید جریان را کاهش دهد و ژنراتور دیگر نتواند توان نامی خود را تامین کند.
قطع شدن فیوز یا کلید حفاظتی
عمل کردن مکرر فیوز یا کلید حفاظتی نیز می تواند با خرابی سیم پیچ ارتباط داشته باشد. زمانی که اتصال داخلی در سیم پیچ ایجاد شود، جریان غیرعادی افزایش پیدا می کند و سیستم حفاظتی برای جلوگیری از آسیب بیشتر مدار را قطع می کند.
البته اگر مصرف کننده هایی با توان بیشتر از ظرفیت ژنراتور متصل شده باشند نیز فیوز عمل می کند. بنابراین ابتدا باید میزان بار واقعی دستگاه بررسی شود. اگر ژنراتور حتی در بارهای معمولی نیز باعث قطع شدن حفاظت شود، احتمال وجود اتصال داخلی، اتصال بدنه یا آسیب سیم پیچ افزایش پیدا می کند.
تولید صدای غیرعادی
سیم پیچ به طور مستقیم قطعه متحرکی نیست، اما خرابی آن می تواند باعث تغییر در میدان مغناطیسی داخل ژنراتور شود. در بعضی شرایط این تغییر میدان می تواند صدای غیرعادی، لرزش یا وزوز متفاوتی ایجاد کند.
اگر صدای ژنراتور نسبت به گذشته تغییر کرده است، باید دلایل مکانیکی مانند یاتاقان، روتور، فن و شل شدن قطعات نیز بررسی شوند. با این حال وقتی صدا همزمان با افت توان یا داغ شدن ظاهر می شود، احتمال ایراد الکتریکی نیز وجود دارد.

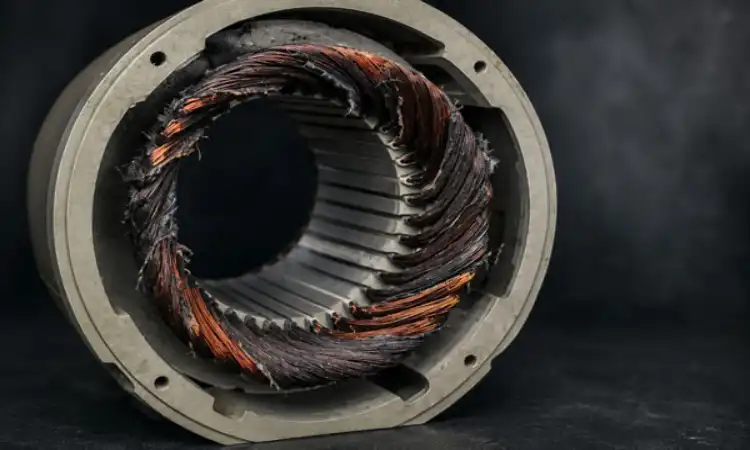

تغییر رنگ سیم پیچ
در بسیاری از موارد آسیب شدید سیم پیچ با تغییر رنگ سیم ها یا عایق اطراف آنها همراه است. سیم پیچ سالم معمولا رنگ یکنواختی دارد، اما حرارت زیاد می تواند باعث تیره شدن، سیاه شدن یا قهوه ای شدن بخش هایی از آن شود.
اگر هنگام باز کردن آلترناتور، قسمتی از سیم پیچ نسبت به سایر قسمت ها بسیار تیره تر باشد، احتمال دارد همان بخش بیش از حد گرم شده باشد. در موارد شدید حتی ممکن است پوشش عایق ذوب شده یا آثار سوختگی کاملا قابل مشاهده باشد.
دود کردن ژنراتور
خروج دود از قسمت آلترناتور یک هشدار جدی است و باید بلافاصله ژنراتور خاموش شود. دود می تواند نتیجه سوختن عایق سیم پیچ، اتصال شدید یا افزایش بسیار زیاد دما باشد. ادامه کار ژنراتور در چنین شرایطی ممکن است خسارت را چند برابر کند. علاوه بر سوختن کامل سیم پیچ، خطر آسیب دیدن AVR، دیودها، اتصالات و حتی ایجاد آتش سوزی نیز وجود دارد.
اگر دود از قسمت موتور خارج می شود، مشکل می تواند مربوط به سوخت، روغن یا احتراق باشد، اما دود خروجی از بخش الکتریکی ژنراتور باید بسیار جدی گرفته شود.
تولید نشدن برق با وجود روشن بودن موتور
در بعضی موارد موتور ژنراتور بدون مشکل روشن می شود و با دور مناسب کار می کند، اما در خروجی هیچ ولتاژی وجود ندارد یا ولتاژ بسیار ناچیز است. این وضعیت می تواند به خرابی سیستم تحریک، AVR، دیودهای روتور یا سیم پیچ مربوط باشد.
اگر بررسی سایر قطعات نشان دهد که سیستم تحریک سالم است، باید سلامت سیم پیچ استاتور و روتور آزمایش شود. قطع شدن کامل یک مسیر در سیم پیچ یا سوختگی شدید می تواند باعث توقف تولید برق شود.
دلایل سوختن سیم پیچ ژنراتور
پس از مشاهده علائم سوختن سیم پیچ ژنراتور، تنها تعویض یا تعمیر سیم پیچ کافی نیست و باید علت اصلی خرابی نیز شناسایی و برطرف شود. در غیر این صورت، سیم پیچ جدید هم ممکن است پس از مدت کوتاهی دوباره آسیب ببیند. مهم ترین دلایل سوختن سیم پیچ ژنراتور عبارت اند از:
- اضافه بار: استفاده از ژنراتور با باری بیشتر از ظرفیت نامی باعث افزایش جریان و بالا رفتن دمای سیم پیچ می شود. ادامه این وضعیت می تواند به تدریج عایق سیم ها را تخریب کند.
- تهویه نامناسب: تجمع گردوغبار و آلودگی، خرابی فن یا قرارگرفتن ژنراتور در محیط بسته و فاقد گردش هوای مناسب، فرآیند خنک کاری آلترناتور را مختل کرده و دمای سیم پیچ را افزایش می دهد.
- رطوبت و نفوذ آب: قرارگرفتن ژنراتور در محیط مرطوب یا نفوذ آب به داخل دستگاه می تواند مقاومت عایقی سیم پیچ را کاهش دهد و احتمال نشتی جریان یا اتصال به بدنه را افزایش دهد.
- نوسان شدید بار: تغییرات مداوم و شدید بار الکتریکی می تواند فشار حرارتی و الکتریکی بیشتری به سیم پیچ وارد کرده و احتمال آسیب دیدگی آن را افزایش دهد.
- اتصال کوتاه: اتصال کوتاه در مصرف کننده ها یا مدارهای داخلی ژنراتور می تواند جریان بسیار زیادی ایجاد کرده و در مدت کوتاهی باعث داغ شدن و سوختن سیم پیچ شود.
- خرابی سیستم حفاظتی: عملکرد نامناسب تجهیزات حفاظتی مانند فیوزها، کلیدهای حفاظتی یا سیستم های کنترل می تواند مانع قطع به موقع جریان غیرمجاز شده و آسیب سیم پیچ را تشدید کند.
- ضعف عایق سیم پیچ: با افزایش عمر ژنراتور، عایق سیم ها ممکن است بر اثر حرارت، لرزش و فرسودگی ضعیف شود و احتمال اتصال بین سیم ها یا اتصال به بدنه افزایش پیدا کند.
- مشکلات سیستم تحریک: خرابی یا عملکرد نامناسب سیستم تحریک نیز می تواند شرایط کاری غیرعادی ایجاد کرده و در برخی موارد زمینه آسیب دیدگی سیم پیچ ژنراتور را فراهم کند.
سخن پایانی
سیم پیچ یکی از اصلی ترین بخش های ژنراتور است و آسیب دیدن آن می تواند از یک افت جزئی در ولتاژ تا توقف کامل تولید برق را به همراه داشته باشد. نکته مهم این است که سوختگی سیم پیچ معمولا قبل از خرابی کامل، نشانه هایی از خود نشان می دهد و توجه به همین نشانه ها می تواند از هزینه های سنگین جلوگیری کند.
بوی سوختگی، افزایش غیرعادی دما، افت توان، نوسان ولتاژ، قطع شدن مکرر سیستم حفاظتی و تغییر رنگ سیم پیچ از مهم ترین علائم سوختن سیم پیچ ژنراتور هستند که باید بررسی شوند. با این حال تشخیص قطعی تنها از روی ظاهر یا یک علامت امکان پذیر نیست و اندازه گیری مقاومت، بررسی عایق و مقایسه جریان فازها می تواند نتیجه دقیق تری ارائه دهد.
سوالات متداول
- آیا بوی سوختگی همیشه به معنی سوختن سیم پیچ ژنراتور است؟
خیر. بوی سوختگی ممکن است از اتصالات، AVR یا قطعات دیگر باشد، اما اگر همراه با داغ شدن و افت ولتاژ باشد احتمال خرابی سیم پیچ بیشتر است.
- آیا ژنراتور با سیم پیچ نیمه سوخته همچنان برق تولید می کند؟
بله. در بعضی خرابی های اولیه دستگاه همچنان برق تولید می کند، اما ممکن است توان کمتر، دمای بالاتر یا ولتاژ ناپایداری داشته باشد.
- چگونه می توان از سالم بودن سیم پیچ ژنراتور مطمئن شد؟
اندازه گیری مقاومت سیم پیچ، تست مقاومت عایقی و بررسی تعادل جریان فازها از روش های اصلی تشخیص سلامت سیم پیچ هستند.
- آیا اضافه بار باعث سوختن سیم پیچ می شود؟
بله. کار کردن طولانی مدت ژنراتور بالاتر از ظرفیت نامی باعث افزایش دمای سیم پیچ و تخریب تدریجی عایق آن می شود.
- سیم پیچ سوخته باید تعویض شود یا قابل تعمیر است؟
این موضوع به میزان آسیب بستگی دارد. خرابی محدود گاهی قابل تعمیر است، اما در سوختگی گسترده معمولا سیم پیچی مجدد گزینه مطمئن تری است.
