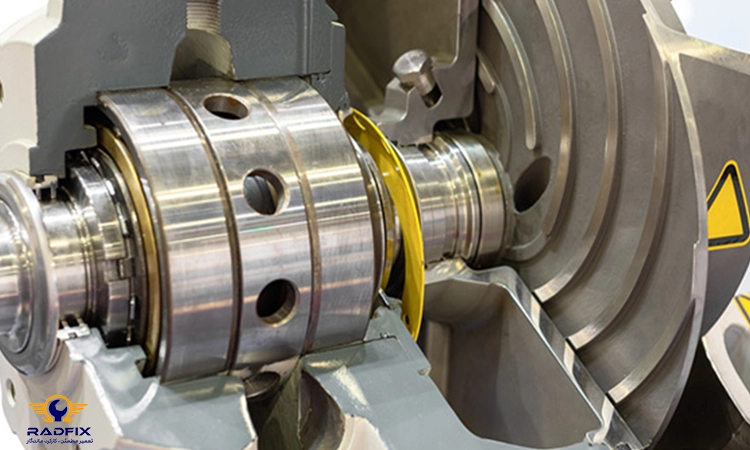

مکانیکال سیل، جزء حیاتی در سیستم های دوار صنعتی، نقشی کلیدی در جلوگیری از نشت سیالات ایفا می کند. مکانیکال سیل چیست؟ این قطعه با طراحی هوشمندانه و عملکرد دقیق خود، امکان کارکرد ایمن و بهینه پمپ ها، کمپرسورها و سایر تجهیزات مشابه را فراهم می آورد. درک عمیق عملکرد، انواع، اصول نگهداری و تعمیرات مربوط به مکانیکال سیل، برای متخصصان حوزه تعمیرات تجهیزات صنعتی امری ضروری است. این مقاله به بررسی جامع این قطعه مهم و تاثیر آن بر عملکرد صنعتی می پردازد.

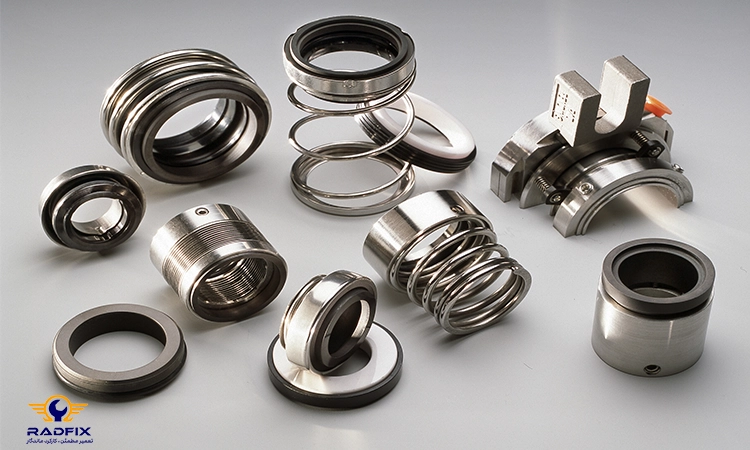

بررسی انواع مختلف مکانیکال سیل و کاربردهای آن ها
در دنیای پیچیده تجهیزات صنعتی، انواع گوناگونی از مکانیکال سیل وجود دارند که هر کدام برای شرایط عملیاتی و سیالات خاصی طراحی شده اند. انتخاب درست نوع مکانیکال سیل می تواند تأثیر چشمگیری بر طول عمر دستگاه، کاهش هزینه های نگهداری و افزایش ایمنی کلی سیستم داشته باشد.

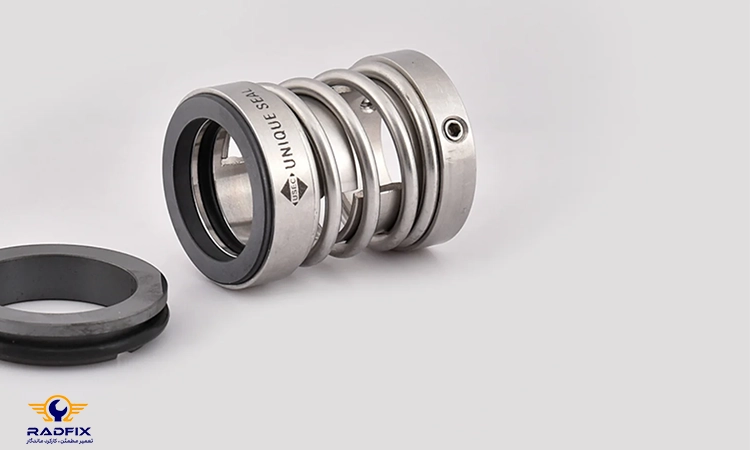

مکانیکال سیل های تک مرحله ای
مکانیکال سیل های تک مرحله ای، رایج ترین و پرکاربردترین نوع در صنعت هستند. این نوع سیل از دو سطح کاملاً صیقلی و موازی تشکیل شده است که یکی ثابت و دیگری چرخنده است. این سطوح با فشاری جزئی بر روی یکدیگر قرار می گیرند و یک لایه نازک از سیال را در بین خود نگه می دارند که نقش روان کاری و آب بندی را ایفا می کند. طراحی ساده و هزینه نسبتاً پایین، این نوع مکانیکال سیل را به گزینه ای اقتصادی برای بسیاری از کاربردهای عمومی تبدیل کرده است.
یک مکانیکال سیل تک مرحله ای از اجزای مختلفی تشکیل شده است. اولین جزء، سطح ثابت است که معمولاً به محفظه پمپ یا دستگاه متصل می شود. این سطح باید کاملاً صاف و بدون نقص باشد تا بتواند آب بندی مؤثری را انجام دهد. در مقابل، سطح متحرک قرار دارد که به شفت دستگاه متصل شده و همراه با آن می چرخد. این سطح نیز باید از دقت بالایی در صیقل کاری برخوردار باشد.
مکانیکال سیل های چندمرحله ای
برای کاربردهایی که با فشارهای بالا یا سیالات با ویسکوزیته زیاد سروکار دارند، مکانیکال سیل های چندمرحله ای یا بالانسی شده طراحی شده اند. این سیل ها به گونه ای ساخته می شوند که فشار وارد بر سطوح آب بندی را متعادل کرده و از اعمال فشار بیش از حد که می تواند منجر به خرابی شود، جلوگیری کنند. این بالانس کردن فشار، طول عمر مکانیکال سیل را به طور قابل توجهی افزایش می دهد و عملکرد آن را در شرایط سخت تضمین می کند. این نوع سیل ها معمولاً در پمپ های صنعتی، کمپرسورها و سیستم های پتروشیمی کاربرد فراوانی دارند.
طراحی مکانیکال سیل های بالانسی شده بر پایه کاهش فشار هیدرودینامیکی استوار است. این سیل ها دارای طراحی خاصی در سطوح آب بندی و محفظه خود هستند که امکان کاهش فشار مؤثر بر روی سطوح چرخنده را فراهم می کند. این کاهش فشار به جلوگیری از جدا شدن لایه نازک روان کار بین سطوح و در نتیجه جلوگیری از خرابی زودرس کمک می کند.

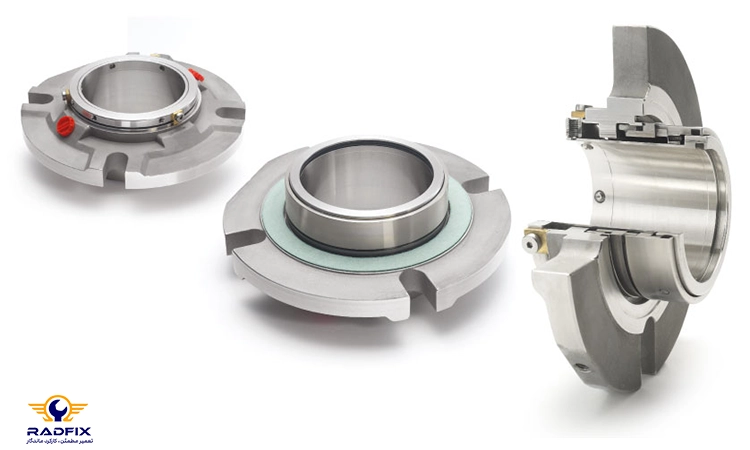

مکانیکال سیل های کارتریجی
مکانیکال سیل های کارتریجی، راهکاری نوین برای سهولت نصب و نگهداری هستند. این نوع سیل به صورت یک واحد یکپارچه از پیش مونتاژ شده عرضه می شود که شامل تمامی اجزای لازم از جمله سطوح آب بندی، فنرها و واشرها است. این طراحی یکپارچه، خطای انسانی در هنگام نصب را به حداقل می رساند و فرآیند تعویض را بسیار سریع تر و آسان تر می کند.
استفاده از مکانیکال سیل های کارتریجی مزایای متعددی را به همراه دارد. اولین و مهم ترین مزیت، سهولت و سرعت در نصب و تعویض است. اپراتورها نیازی به دانش فنی عمیق برای مونتاژ اجزای مختلف ندارند، زیرا تمامی قطعات به صورت دقیق و از پیش تنظیم شده در یک واحد قرار گرفته اند. این امر به طور قابل توجهی زمان توقف خط تولید را کاهش می دهد که در صنایع با حجم تولید بالا، اهمیت اقتصادی زیادی دارد.
مکانیکال سیل های دوبل
مکانیکال سیل های دوبل، زمانی مورد استفاده قرار می گیرند که نیاز به آب بندی بسیار قوی و مطمئن وجود دارد، به ویژه در صنایعی که با سیالات خطرناک، سمی، خورنده یا قابل اشتعال سروکار دارند. این نوع سیل از دو مجموعه مکانیکال سیل مجزا تشکیل شده است که بین آن ها یک سیال با فشار مشخص جریان دارد. این سیال بافر، علاوه بر روان کاری سطوح آب بندی، از نشت سیال فرآیند به محیط بیرون جلوگیری می کند. مکانیکال سیل های دوبل، حداکثر ایمنی و اطمینان را در کاربردهای حساس فراهم می آورند.
کاربردهای مکانیکال سیل های دوبل بسیار گسترده و اغلب حیاتی هستند. در صنایع پتروشیمی و پالایشگاهی، جایی که با هیدروکربن های قابل اشتعال و سمی سروکار دارند، استفاده از این سیل ها برای جلوگیری از هرگونه نشت و حفظ ایمنی کارکنان و محیط زیست الزامی است. همچنین در صنایع داروسازی و غذایی، که بهداشت و جلوگیری از آلودگی سیالات فرآیند اهمیت بالایی دارد، مکانیکال سیل های دوبل نقش مهمی ایفا می کنند.
علائم رایج خرابی مکانیکال سیل چیست؟
نشت سیال، اولین و بارزترین نشانه خرابی مکانیکال سیل است. این نشت می تواند به صورت قطره ای یا جریان مداوم ظاهر شود و بسته به نوع سیال، می تواند خطرات ایمنی یا زیست محیطی به همراه داشته باشد. افزایش دما در ناحیه اطراف مکانیکال سیل نیز یکی دیگر از علائم مهم خرابی است. این افزایش دما معمولاً ناشی از افزایش اصطکاک بین سطوح آب بندی به دلیل عدم وجود لایه روان کار کافی یا فرسایش سطوح است.
ایجاد صداهای غیرعادی مانند سوت کشیدن یا جیغ، به ویژه هنگام راه اندازی یا در حین کار دستگاه، می تواند نشان دهنده مشکل در سطوح آب بندی یا فنرها باشد. ارتعاشات غیرمعمول در شفت یا بدنه دستگاه نیز ممکن است به دلیل عدم بالانس بودن یا خرابی در سیستم آب بندی رخ دهد. توجه به این علائم و اقدام به موقع برای بررسی و رفع مشکل، از بروز خسارات بیشتر جلوگیری می کند.
روش های تشخیص خرابی مکانیکال سیل چیست؟
برای تشخیص دقیق خرابی مکانیکال سیل، معمولاً از روش های مختلفی استفاده می شود. بازرسی چشمی منظم برای مشاهده هرگونه نشت، تغییر رنگ، یا آسیب فیزیکی بر روی سطوح خارجی سیل انجام می گیرد. اندازه گیری دما با استفاده از دماسنج های تماسی یا مادون قرمز نیز می تواند نشان دهنده مشکل در روان کاری یا سایش باشد. گوش دادن به صداهای دستگاه در شرایط عملیاتی مختلف، به شناسایی ارتعاشات یا صداهای غیرعادی کمک می کند.
در برخی موارد، برای بررسی دقیق تر، ممکن است نیاز به باز کردن دستگاه و بازرسی چشمی اجزای داخلی مکانیکال سیل باشد. این بازرسی شامل بررسی وضعیت سطوح آب بندی از نظر سایش، خراش، ترک خوردگی، بررسی وضعیت فنرها از نظر خوردگی یا شکستگی، و همچنین بررسی سلامت اورینگ ها و واشرها است. تست فشار پس از مونتاژ مجدد نیز برای اطمینان از آب بندی صحیح ضروری است.
فرآیند تعمیر و تعویض مکانیکال سیل
تعمیر و تعویض مکانیکال سیل، فرآیندی است که نیازمند دقت و رعایت اصول فنی است. در بسیاری از موارد، به دلیل حساسیت سطوح آب بندی، تعمیرات به صورت تعویض کامل سیل انجام می شود. انتخاب مکانیکال سیل جایگزین باید با دقت صورت گیرد تا مشخصات آن با سیل اولیه مطابقت داشته باشد.
اولین گام در تعویض مکانیکال سیل، اطمینان از ایمنی و قطع کامل برق دستگاه است. سپس، سیالات باقی مانده در سیستم باید تخلیه شوند. در مرحله بعد، اجزای دستگاه که مانع دسترسی به مکانیکال سیل هستند، باز می شوند. با احتیاط، مکانیکال سیل قدیمی از جای خود خارج می شود. قبل از نصب سیل جدید، سطوح نشیمنگاه سیل و شفت باید به دقت تمیز و بررسی شوند.
نصب مکانیکال سیل جدید باید با دقت فراوان انجام شود تا از آسیب دیدن سطوح آب بندی جلوگیری شود. اطمینان از قرارگیری صحیح اورینگ ها و واشرها و اعمال نیروی فشاری مناسب توسط فنرها، امری حیاتی است. پس از مونتاژ کامل اجزای دستگاه، تست فشار برای اطمینان از آب بندی صحیح انجام می شود. در نهایت، دستگاه با احتیاط راه اندازی شده و عملکرد مکانیکال سیل تحت نظر قرار می گیرد.
جلوگیری از خرابی های زودهنگام
پیشگیری همیشه بهتر از درمان است. با رعایت نکاتی در زمینه نگهداری و راه اندازی صحیح تجهیزات، می توان طول عمر مکانیکال سیل را به طور قابل توجهی افزایش داد. انتخاب مکانیکال سیل مناسب برای کاربرد مورد نظر، اولین گام در پیشگیری از خرابی است. اطمینان از مطابقت جنس مواد سازنده سیل با سیال فرآیند، دما و فشار عملیاتی، از اهمیت بالایی برخوردار است.
رعایت دقیق دستورالعمل های راه اندازی دستگاه، به ویژه جلوگیری از کارکرد خشک (بدون سیال) پمپ ها، برای حفظ لایه روان کار حیاتی است. همچنین، جلوگیری از ورود ذرات جامد و ساینده به سیستم، که می تواند باعث سایش سریع سطوح آب بندی شود، اهمیت فراوانی دارد. بازرسی های منظم و دوره ای، به شناسایی مشکلات جزئی قبل از تبدیل شدن به خرابی های بزرگ کمک می کند.
فاکتورهای کلیدی در انتخاب مکانیکال سیل
اولین و مهم ترین فاکتور، نوع سیال است. جنس مواد سازنده سطوح آب بندی و الاستومرها باید با سیال مورد استفاده سازگار باشد تا از خوردگی، تورم یا تجزیه آن ها جلوگیری شود. دما و فشار عملیاتی نیز پارامترهای حیاتی هستند. سیل باید قادر به تحمل دما و فشار حداکثری سیستم در طولانی مدت باشد. سرعت دوران شفت عامل دیگری است که بر انتخاب نوع سیل و مواد آن تاثیر می گذارد.
وجود ذرات جامد در سیال نیز بسیار مهم است. در صورت وجود ذرات ساینده، باید از سیل های خاصی استفاده کرد که مقاومت بیشتری در برابر سایش دارند یا از سیستم های آب بندی دوبل با سیال بافر استفاده نمود. نوع دستگاه (پمپ، کمپرسور، میکسر و…) و فضای موجود برای نصب سیل نیز در انتخاب طراحی مناسب (کارتریجی، تک مرحله ای و…) تاثیرگذار است. در نهایت، هزینه و دسترسی به قطعات یدکی نیز باید مد نظر قرار گیرد.(بیشتر بخوانید: تعمیر کمپرسور)
سخن پایانی درباره مکانیکال سیل چیست؟
مکانیکال سیل، به عنوان یکی از اجزای بنیادین در بسیاری از تجهیزات صنعتی، نقشی حیاتی در تضمین عملکرد ایمن، بهینه و اقتصادی ایفا می کند. درک کامل اصول عملکرد، انواع مختلف، روش های نگهداری و تعمیرات، و همچنین فاکتورهای کلیدی در انتخاب این قطعه، برای هر متخصصی در حوزه تعمیر و نگهداری تجهیزات صنعتی امری ضروری است. با توجه به پیچیدگی روزافزون سیستم های صنعتی و حساسیت کاربردها، انتخاب و نگهداری صحیح مکانیکال سیل نه تنها به افزایش طول عمر دستگاه ها کمک می کند، بلکه ایمنی پرسنل و حفاظت از محیط زیست را نیز تضمین می نماید.
سوالات متداول مکانیکال سیل چیست؟
- مکانیکال سیل چگونه از نشت سیالات جلوگیری می کند؟
مکانیکال سیل با ایجاد دو سطح کاملاً صاف و صیقلی که با نیروی فنر و فشار سیال به یکدیگر فشرده می شوند، مانع فیزیکی ایجاد می کند. لایه بسیار نازکی از سیال که بین این دو سطح قرار می گیرد، هم نقش روان کار را ایفا کرده و از سایش جلوگیری می کند و هم با پر کردن هرگونه خلل میکروسکوپی، آب بندی کامل را تضمین می نماید. - دلایل اصلی خرابی زودرس مکانیکال سیل چیست؟
دلایل متعددی می توانند باعث خرابی زودرس مکانیکال سیل شوند. نصب نادرست، عدم رعایت تلرانس های لازم، یا استفاده از ابزار نامناسب در هنگام نصب، می تواند به سطوح آب بندی آسیب برساند. کارکرد پمپ بدون سیال منجر به افزایش شدید دما و سایش سطوح می شود. - چه زمانی باید مکانیکال سیل را تعویض کرد؟
بهترین زمان برای تعویض مکانیکال سیل، زمانی است که اولین علائم خرابی مشاهده می شود. این علائم شامل هرگونه نشت سیال، افزایش قابل توجه دما در ناحیه سیل، ایجاد صداهای غیرعادی مانند جیغ یا سوت، یا لرزش های غیرمعمول در دستگاه است.
