کاویتاسیون پمپ یکی از مشکلاتی است که ممکن است در ابتدا فقط با صدای غیرعادی، لرزش یا افت عملکرد پمپ خودش را نشان دهد، اما ادامه کار در این وضعیت می‌تواند به پروانه، یاتاقان، آب‌بند مکانیکی و سایر اجزای پمپ آسیب وارد کند. این پدیده زمانی اتفاق می‌افتد که فشار موضعی سیال در داخل پمپ به اندازه‌ای کاهش پیدا کند که بخشی از مایع به بخار تبدیل شود و حباب‌های بخار ایجادشده در نواحی پرفشارتر به‌سرعت فروبریزند.
در بسیاری از موارد، مشکل از خود پمپ شروع نشده است؛ بلکه شرایط نامناسب در خط مکش، ارتفاع مکش، دمای سیال، افت فشار یا انتخاب نادرست پمپ باعث ایجاد شرایط کاویتاسیون شده است. به همین دلیل تشخیص دقیق علت قبل از تعمیر یا تعویض قطعات اهمیت زیادی دارد.
در این مقاله بررسی می‌کنیم کاویتاسیون پمپ چیست، چه علائمی دارد، چرا ایجاد می‌شود، NPSH چه نقشی در آن دارد و چگونه می‌توان از بروز این مشکل جلوگیری کرد.
کاویتاسیون پمپ چیست؟
کاویتاسیون یا Cavitation پدیده‌ای هیدرولیکی است که در اثر کاهش فشار سیال تا محدوده فشار بخار آن ایجاد می‌شود. در این شرایط، حباب‌های بخار در قسمت‌هایی از پمپ شکل می‌گیرند و هنگامی که سیال وارد ناحیه‌ای با فشار بالاتر می‌شود، این حباب‌ها به‌سرعت فرو می‌ریزند.
این فروپاشی فقط یک تغییر ساده در حالت سیال نیست. فروپاشی سریع حباب‌ها می‌تواند موج‌های فشاری ایجاد کند و به سطح پروانه و سایر اجزای داخلی پمپ آسیب بزند. منابع فنی Grundfos و Xylem نیز کاویتاسیون را با کاهش فشار در سمت مکش، NPSH ناکافی، ایجاد حباب بخار، صدا، لرزش و آسیب مکانیکی مرتبط می‌دانند.
به زبان ساده، اگر فشار ورودی پمپ برای شرایط کاری موجود کافی نباشد، سیال در نقطه‌ای از مسیر داخلی پمپ شروع به تبخیر می‌کند. سپس با افزایش فشار، حباب‌ها فرو می‌ریزند و همین اتفاق می‌تواند به مرور زمان سطح پروانه را تخریب کند.
کاویتاسیون چگونه در پمپ ایجاد می‌شود؟
برای درک بهتر این مشکل باید به فشار در قسمت مکش پمپ توجه کنیم.
پمپ برای انتقال سیال به فشار و شرایط ورودی مناسب نیاز دارد. اگر فشار در ورودی یا قسمت مکش بیش از حد کاهش پیدا کند، فشار موضعی داخل پمپ ممکن است به زیر فشار بخار سیال برسد.
در این وضعیت، حباب‌های بخار تشکیل می‌شوند. این حباب‌ها همراه جریان حرکت می‌کنند و وقتی وارد نواحی با فشار بیشتر می‌شوند، به‌سرعت فرو می‌ریزند.
بنابراین چرخه کاویتاسیون را می‌توان به شکل زیر خلاصه کرد:
کاهش فشار → تشکیل حباب بخار → انتقال حباب‌ها با جریان → ورود به ناحیه پرفشار → فروپاشی حباب‌ها → ایجاد ضربه و آسیب
مشکل زمانی جدی‌تر می‌شود که پمپ برای مدت طولانی در چنین شرایطی کار کند.
مهم‌ترین علائم کاویتاسیون پمپ
تشخیص کاویتاسیون فقط با نگاه کردن به ظاهر پمپ همیشه امکان‌پذیر نیست. یکی از دلایل مهم، این است که علائم اولیه آن می‌توانند با مشکلات دیگری مانند خرابی یاتاقان، نامیزانی شفت یا وجود مشکل در مکش اشتباه گرفته شوند.
با این حال چند نشانه مشخص وجود دارد که باید مورد توجه قرار بگیرند.
ایجاد صدای غیرعادی از پمپ
یکی از شناخته‌شده‌ترین نشانه‌های کاویتاسیون، ایجاد صدای غیرعادی در زمان کارکرد پمپ است.
این صدا ممکن است شبیه تق‌تق، کوبش، لرزش یا صدای عبور ذرات شنیده شود. در برخی منابع فنی، صدای کاویتاسیون به صدای شبیه عبور شن یا سنگ‌ریزه درون سیستم تشبیه شده است.
البته صرفاً شنیدن صدای غیرعادی برای تشخیص قطعی کاویتاسیون کافی نیست و باید شرایط مکش و سایر علائم نیز بررسی شوند.
افزایش لرزش پمپ
کاویتاسیون می‌تواند باعث افزایش ارتعاشات پمپ شود. اگر این وضعیت ادامه پیدا کند، لرزش ایجادشده می‌تواند روی اجزایی مانند شفت، یاتاقان‌ها و آب‌بند مکانیکی نیز اثر بگذارد.
بنابراین اگر پمپی که قبلاً عملکرد نسبتاً پایدار داشته، ناگهان دچار لرزش شده است، شرایط هیدرولیکی آن نیز باید بررسی شود.
کاهش دبی و عملکرد پمپ
یکی دیگر از نشانه‌های احتمالی کاویتاسیون، کاهش ظرفیت پمپاژ است.
وجود حباب بخار در مسیر جریان می‌تواند شرایط کاری پمپ را مختل کند و باعث کاهش دبی یا ناپایداری عملکرد شود. در شرایط شدیدتر، هد تولیدی پمپ نیز می‌تواند کاهش پیدا کند.

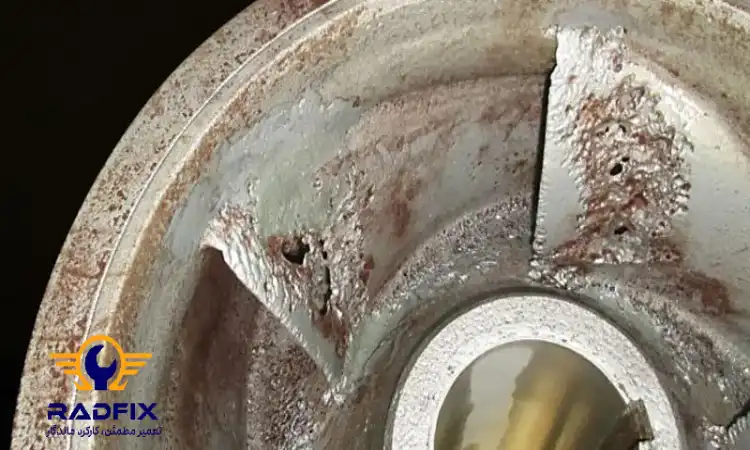

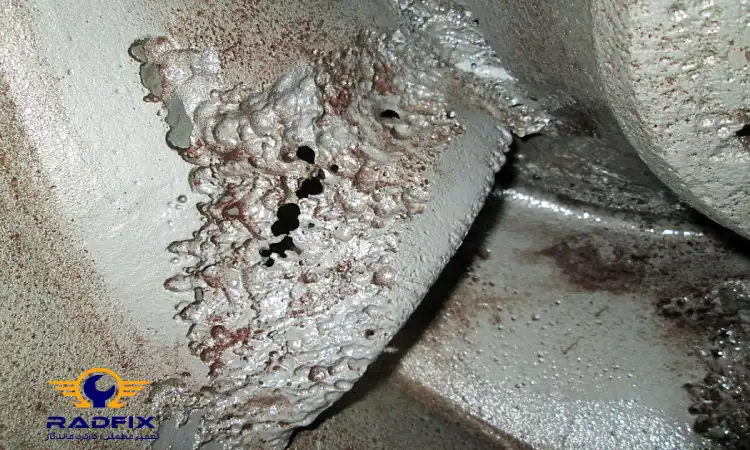

آسیب دیدن پروانه
اگر کاویتاسیون برای مدت قابل توجهی ادامه داشته باشد، سطح پروانه ممکن است دچار پیتینگ، خوردگی مکانیکی و تخریب موضعی شود.
این آسیب معمولاً در نواحی خاصی از پروانه مشاهده می‌شود و در موارد شدید می‌تواند عملکرد هیدرولیکی پمپ را نیز تحت تأثیر قرار دهد. Xylem نیز آسیب پروانه را یکی از مهم‌ترین پیامدهای کاویتاسیون معرفی می‌کند.
افزایش دمای بعضی اجزای پمپ
در شرایط غیرعادی کارکرد، افزایش اصطکاک و اختلال در عملکرد هیدرولیکی می‌تواند فشار بیشتری به اجزای مکانیکی وارد کند. البته افزایش دما به تنهایی نشانه کاویتاسیون نیست و باید همراه با سایر علائم بررسی شود.
مهم‌ترین علت‌های کاویتاسیون پمپ چیست؟
کاویتاسیون معمولاً یک علت واحد ندارد. شرایط مختلف سیستم می‌توانند باعث کاهش فشار موجود در سمت مکش شوند.
کم بودن فشار در ورودی پمپ
یکی از اصلی‌ترین عوامل، ناکافی بودن فشار در ورودی پمپ است.
اگر فشار ورودی به اندازه کافی بالا نباشد، فشار داخل پمپ ممکن است به محدوده‌ای برسد که سیال شروع به تبخیر کند. به همین دلیل بررسی فشار مکش یکی از مراحل مهم عیب‌یابی کاویتاسیون است.
طولانی یا نامناسب بودن خط مکش
خط مکش طولانی، قطر نامناسب لوله، زانوهای متعدد، شیرآلات نامناسب و سایر محدودیت‌های مسیر می‌توانند افت فشار ایجاد کنند.
هرچه افت فشار در مسیر مکش بیشتر شود، فشار قابل دسترس در ورودی پمپ کاهش پیدا می‌کند و احتمال ایجاد شرایط نامناسب NPSH افزایش می‌یابد.
گرفتگی مسیر مکش
گرفتگی صافی، فیلتر، شیر یا لوله مکش می‌تواند جریان ورودی پمپ را محدود کند.
در چنین شرایطی ممکن است پمپ ظاهراً سالم باشد اما سیال با شرایط مناسبی به آن نرسد. بنابراین در هنگام عیب‌یابی نباید تمام تمرکز روی باز کردن و تعمیر خود پمپ باشد.
بالا بودن دمای سیال
فشار بخار سیال با دما ارتباط دارد. افزایش دمای سیال می‌تواند شرایط تبخیر را تغییر دهد و در صورت نامناسب بودن فشار ورودی، احتمال کاویتاسیون را افزایش دهد.
این موضوع به‌خصوص در سیستم‌هایی که سیال با دمای بالا منتقل می‌شود اهمیت بیشتری دارد.
افزایش بیش از حد دبی
کارکرد پمپ در دبی بالاتر از محدوده مناسب می‌تواند نیاز به NPSH بیشتری ایجاد کند. در نتیجه ممکن است حاشیه ایمنی موجود در سیستم کاهش پیدا کند.
به همین دلیل انتخاب پمپ فقط بر اساس توان موتور یا فشار خروجی کافی نیست و شرایط واقعی دبی، مکش و منحنی عملکرد نیز باید بررسی شود.
انتخاب نامناسب پمپ
گاهی ریشه مشکل در مرحله انتخاب تجهیزات قرار دارد.
اگر پمپی انتخاب شود که برای شرایط واقعی سیستم مناسب نباشد، ممکن است در نقطه کاری موردنظر با مشکل NPSH مواجه شود. بنابراین انتخاب پمپ باید بر اساس دبی، هد، دمای سیال، شرایط مکش و مشخصات واقعی سیستم انجام شود.
NPSH چیست و چه ارتباطی با کاویتاسیون دارد؟
یکی از مهم‌ترین مفاهیم برای درک کاویتاسیون، NPSH یا Net Positive Suction Head است.
NPSH به شرایط فشار در قسمت مکش پمپ مربوط می‌شود و معمولاً با دو مفهوم اصلی بررسی می‌شود:
NPSHA: مقدار NPSH موجود در سیستم
NPSHR: مقدار NPSH موردنیاز پمپ
NPSHA به شرایط سیستم وابسته است، در حالی که NPSHR ویژگی عملکردی خود پمپ در دبی مشخص است. Xylem نیز این تفاوت را به‌صراحت در مستندات فنی خود توضیح داده است.
به شکل ساده:
NPSHA > NPSHR
یعنی مقدار NPSH موجود باید از مقدار موردنیاز پمپ بیشتر باشد و بهتر است حاشیه ایمنی نیز در طراحی در نظر گرفته شود. مقدار حاشیه ایمنی ثابت و یکسانی برای تمام پروژه‌ها وجود ندارد و باید با توجه به پمپ، سیال و شرایط سیستم تعیین شود. برای نمونه، Grundfos در یکی از راهنماهای خود حداقل فاصله ۰.۵ متر را به عنوان حاشیه مطرح کرده، در حالی که منابع طراحی دیگر ممکن است حاشیه متفاوتی توصیه کنند.
پس نسخه اینترنتی «فقط این عدد را حفظ کن» وجود ندارد. مهندسی، متأسفانه، با حفظ کردن یک عدد حل نمی‌شود.
تفاوت NPSHA و NPSHR چیست؟
تفاوت این دو مفهوم برای تشخیص کاویتاسیون بسیار مهم است.
NPSHA یا NPSH Available به مقدار NPSH موجود در سیستم گفته می‌شود. عواملی مانند فشار سطح مخزن، ارتفاع مایع، دمای سیال و افت فشار خط مکش روی آن اثر می‌گذارند.
NPSHR یا NPSH Required مقدار NPSH موردنیاز یک پمپ در شرایط مشخص است و معمولاً در اطلاعات فنی یا منحنی عملکرد پمپ ارائه می‌شود.
بنابراین ممکن است یک پمپ در یک سیستم بدون مشکل کار کند اما همان پمپ در سیستم دیگری دچار کاویتاسیون شود.
این نکته مهم است، چون نشان می‌دهد کاویتاسیون لزوماً به معنای خراب بودن خود پمپ نیست.
چگونه از کاویتاسیون پمپ جلوگیری کنیم؟
جلوگیری از کاویتاسیون معمولاً بسیار کم‌هزینه‌تر از تعمیر آسیب ناشی از آن است. مهم‌ترین اقدامات عبارت‌اند از:
طراحی صحیح خط مکش
قطر و طول خط مکش باید متناسب با دبی سیستم انتخاب شود. همچنین تعداد زانوها، شیرآلات و سایر اجزای مسیر باید تا حد امکان با منطق هیدرولیکی مناسب طراحی شوند.
کاهش افت فشار در مسیر مکش یکی از روش‌های مهم برای افزایش NPSHA است.
جلوگیری از گرفتگی فیلتر و صافی
صافی و فیلتر مکش باید به‌صورت دوره‌ای بررسی شوند. گرفتگی این قطعات می‌تواند افت فشار ایجاد کرده و شرایط مکش پمپ را نامناسب کند.
کنترل دمای سیال
در سیستم‌هایی که سیال دمای بالایی دارد، دمای واقعی سیال باید در محاسبات و انتخاب پمپ لحاظ شود، زیرا فشار بخار سیال تحت تأثیر دما قرار می‌گیرد.
انتخاب پمپ متناسب با نقطه کاری
انتخاب پمپ باید بر اساس شرایط واقعی سیستم انجام شود. بررسی منحنی عملکرد، دبی، هد و NPSHR از بخش‌های مهم انتخاب صحیح پمپ است.
جلوگیری از کارکرد خارج از محدوده مناسب
کارکرد پمپ در شرایطی که با طراحی سیستم یا محدوده عملکرد آن سازگار نیست، می‌تواند احتمال بروز مشکلات هیدرولیکی از جمله کاویتاسیون را افزایش دهد.
بررسی دوره‌ای لرزش و صدا
افزایش ناگهانی صدا یا لرزش را نباید صرفاً یک مشکل جزئی در نظر گرفت. بررسی زودهنگام می‌تواند از تبدیل یک ایراد هیدرولیکی به خرابی مکانیکی گسترده جلوگیری کند.
آیا کاویتاسیون پمپ قابل تعمیر است؟
بله، اما تعمیر خود پمپ بدون پیدا کردن علت کاویتاسیون راه‌حل کاملی نیست.
اگر پروانه آسیب دیده باشد، ممکن است نیاز به تعمیر یا تعویض آن وجود داشته باشد. در موارد دیگر باید وضعیت شفت، یاتاقان‌ها، آب‌بند مکانیکی و سایر اجزا نیز بررسی شود.
از طرف دیگر، شرایط سیستم نیز باید بررسی شود. اگر علت اصلی همچنان وجود داشته باشد، حتی پس از تعمیر کامل پمپ احتمال برگشت مشکل وجود دارد.
برای همین در فرآیند تعمیر پمپ بهتر است علاوه بر بررسی قطعات مکانیکی، شرایط مکش، فشار، دبی، مسیر لوله‌کشی و نحوه کارکرد تجهیز نیز مورد توجه قرار بگیرد.
رادفیکس در حوزه تعمیر انواع پمپ، از جمله پمپ‌های آب، طبقاتی، کف‌کش، لجن‌کش، شناور، هیدرولیک، دوزینگ و سیرکولاتور فعالیت دارد. این تنوع خدمات امکان هدایت کاربر مقاله به صفحات تخصصی‌تر را نیز فراهم می‌کند.
کاویتاسیون چه آسیب‌هایی به پمپ وارد می‌کند؟
اگر پمپ برای مدت طولانی در شرایط کاویتاسیون کار کند، احتمال ایجاد آسیب‌های مختلف افزایش پیدا می‌کند.
مهم‌ترین پیامدها عبارت‌اند از:
- آسیب و پیتینگ سطح پروانه
- کاهش راندمان پمپ
- کاهش دبی و هد
- افزایش لرزش
- ایجاد صدای غیرعادی
- افزایش بار مکانیکی روی اجزای پمپ
- آسیب به یاتاقان‌ها
- آسیب به آب‌بند مکانیکی
- کاهش عمر مفید تجهیزات
- افزایش هزینه تعمیرات و توقف خط تولید
در شرایط شدید، ادامه کار می‌تواند باعث خرابی جدی پمپ شود. منابع فنی Xylem و Grundfos نیز کاهش عملکرد، صدا، لرزش و آسیب مکانیکی را از پیامدهای شناخته‌شده کاویتاسیون معرفی کرده‌اند.
تفاوت کاویتاسیون با ورود هوا به پمپ چیست؟
این دو مشکل گاهی با یکدیگر اشتباه گرفته می‌شوند، چون هر دو می‌توانند باعث صدای غیرعادی، افت عملکرد و ناپایداری جریان شوند.
در کاویتاسیون، مشکل اصلی تشکیل حباب‌های بخار به دلیل کاهش فشار سیال تا محدوده فشار بخار است.
اما در ورود هوا، گاز از بیرون وارد مسیر مکش یا سیستم می‌شود.
به همین دلیل هنگام مشاهده علائم مشابه، بررسی آب‌بندی اتصالات مکش، سطح سیال، شرایط خط مکش و پارامترهای NPSH می‌تواند در تشخیص صحیح کمک کند.
چه زمانی باید برای بررسی و تعمیر پمپ اقدام کرد؟
اگر یکی از نشانه‌های زیر را مشاهده می‌کنید، ادامه کارکرد طولانی‌مدت پمپ بدون بررسی فنی منطقی نیست:
صدای کوبش یا صدای غیرعادی، افزایش لرزش، افت ناگهانی دبی، کاهش فشار خروجی، آسیب ظاهری پروانه یا تکرار خرابی آب‌بند و یاتاقان.
در چنین شرایطی ابتدا باید مشخص شود مشکل از شرایط بهره‌برداری، سیستم مکش یا خود پمپ ناشی شده است.
اگر بررسی‌ها نشان دهد قطعات داخلی آسیب دیده‌اند، تعمیر تخصصی می‌تواند از گسترش خرابی و افزایش هزینه‌ها جلوگیری کند.
جمع‌بندی
کاویتاسیون پمپ یکی از مشکلات مهم هیدرولیکی است که معمولاً از شرایط نامناسب فشار در سمت مکش، دمای سیال، افت فشار خط مکش، گرفتگی مسیر یا انتخاب نامناسب پمپ ناشی می‌شود. مهم‌ترین نشانه‌های آن نیز شامل صدای غیرعادی، لرزش، افت عملکرد و آسیب پروانه است.
برای جلوگیری از این پدیده باید رابطه بین NPSHA و NPSHR، شرایط واقعی سیستم، مسیر مکش و نقطه کاری پمپ بررسی شود. در صورت مشاهده علائم کاویتاسیون نیز صرفاً تعویض قطعه آسیب‌دیده کافی نیست و علت اصلی باید شناسایی و برطرف شود.
اگر پمپ دچار لرزش، صدای غیرعادی یا افت عملکرد شده است، بررسی تخصصی شرایط کارکرد و وضعیت قطعات می‌تواند قبل از تبدیل یک مشکل کوچک به خرابی جدی، از هزینه‌های بیشتر جلوگیری کند.
