در بسیاری از صنایع، از جمله صنایع نفت و گاز، پتروشیمی، نیروگاه ها، کارخانه های تولیدی و تأسیسات صنعتی، پمپ ها نقش حیاتی در انتقال سیالات ایفا می کنند. انتخاب صحیح کوپلینگ علاوه بر افزایش عمر تجهیزات، نقش مهمی در کاهش لرزش، جلوگیری از آسیب به یاتاقان ها و شفت ها و همچنین کاهش مصرف انرژی الکتروموتور دارد. به همین دلیل شناخت انواع کوپلینگ ها، نحوه عملکرد آن ها و معیارهای انتخاب مناسب، برای تکنسین ها، مهندسان تعمیرات و مدیران نگهداری و تعمیرات اهمیت ویژه ای دارد. در این مقاله به طور کامل می گوییم که کوپلینگ پمپ چیست؟ و با ساختار، عملکرد، انواع و کاربردهای کوپلینگ پمپ آشنا خواهیم شد.
کوپلینگ پمپ چیست و چه وظیفه ای دارد؟
در سیستم های صنعتی، انتقال قدرت از الکتروموتور به تجهیزات دوار باید با دقت و اطمینان بالا انجام شود. هرگونه خطا در این فرآیند می تواند باعث افزایش استهلاک قطعات، کاهش راندمان و حتی توقف خطوط تولید شود. به همین دلیل از تجهیزی استفاده می شود که ضمن انتقال گشتاور، بتواند بخشی از خطاهای هم محوری را نیز جبران کند.

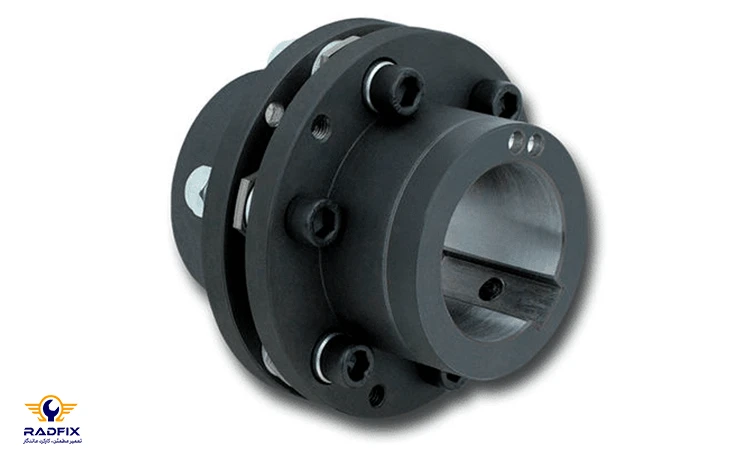

کوپلینگ پمپ قطعه ای مکانیکی است که شفت الکتروموتور را به شفت پمپ متصل می کند و وظیفه انتقال توان و گشتاور را بر عهده دارد. این قطعه به گونه ای طراحی می شود که علاوه بر انتقال نیرو، ارتعاشات و ضربات مکانیکی را نیز تا حدی جذب کند.
در واقع کوپلینگ به عنوان حلقه اتصال میان محرک و متحرک عمل می کند. زمانی که الکتروموتور شروع به چرخش می کند، نیروی تولیدشده از طریق کوپلینگ به محور پمپ منتقل می شود و فرآیند جابجایی سیال آغاز می گردد. عملکرد صحیح این قطعه تأثیر مستقیمی بر راندمان سیستم، عمر تجهیزات و هزینه های نگهداری دارد. استفاده از کوپلینگ مناسب باعث می شود:
- انتقال گشتاور با راندمان بالا انجام شود.
- ارتعاشات و شوک های مکانیکی کاهش یابد.
- خطاهای جزئی هم راستایی جبران شود.
- عمر مفید یاتاقان ها و شفت ها افزایش پیدا کند.
- هزینه تعمیرات و توقفات کاهش یابد.
اجزای اصلی کوپلینگ پمپ
برای درک بهتر عملکرد کوپلینگ، ابتدا باید با اجزای تشکیل دهنده آن آشنا شویم. هر نوع کوپلینگ دارای طراحی متفاوتی است، اما اکثر آن ها از چند بخش اصلی تشکیل می شوند که وظیفه انتقال نیرو را بر عهده دارند. به طور کلی ساختار کوپلینگ ها با هدف ایجاد ارتباط مکانیکی پایدار میان دو محور طراحی می شود. این ساختار باید توانایی تحمل بارهای مختلف و شرایط کاری متنوع را داشته باشد.
هاب یا توپی کوپلینگ
هاب بخشی است که مستقیماً روی شفت الکتروموتور و پمپ نصب می شود. این قسمت معمولاً از فولاد یا چدن ساخته می شود و وظیفه انتقال گشتاور به بخش میانی کوپلینگ را بر عهده دارد.
کیفیت ساخت هاب اهمیت بسیار زیادی دارد، زیرا هرگونه لقی یا سایش در این قسمت می تواند باعث ایجاد ارتعاش و کاهش عمر تجهیزات شود.
المان واسط
در بسیاری از کوپلینگ های انعطاف پذیر، یک قطعه میانی بین دو هاب قرار می گیرد. این قطعه می تواند از جنس لاستیک، پلی اورتان یا فلز باشد و نقش جذب ارتعاشات و جبران ناهمراستایی را ایفا کند. وجود این بخش موجب می شود نیرو به صورت یکنواخت منتقل شود و فشار کمتری به قطعات مکانیکی وارد گردد.
پیچ ها و اتصالات
پیچ ها و بست های اتصال دهنده وظیفه تثبیت اجزای مختلف کوپلینگ را بر عهده دارند. انتخاب صحیح این اتصالات و رعایت گشتاور استاندارد هنگام نصب اهمیت زیادی در عملکرد سیستم دارد.
انواع کوپلینگ پمپ
امروزه انواع مختلفی از کوپلینگ ها در صنایع مورد استفاده قرار می گیرند. انتخاب نوع مناسب به عواملی مانند میزان گشتاور، سرعت دوران، شرایط محیطی و نوع بار بستگی دارد. هر یک از این کوپلینگ ها ویژگی ها و مزایای خاص خود را دارند و برای کاربردهای مشخصی طراحی شده اند.
کوپلینگ صلب
کوپلینگ صلب ساده ترین نوع کوپلینگ محسوب می شود. این مدل زمانی استفاده می شود که دو محور کاملاً هم راستا باشند و هیچ گونه ناهم محوری وجود نداشته باشد. این نوع کوپلینگ انتقال گشتاور بسیار دقیقی دارد اما توانایی جذب ارتعاش یا جبران خطاهای نصب را ندارد. به همین دلیل بیشتر در ماشین آلاتی استفاده می شود که دقت نصب بسیار بالایی دارند.

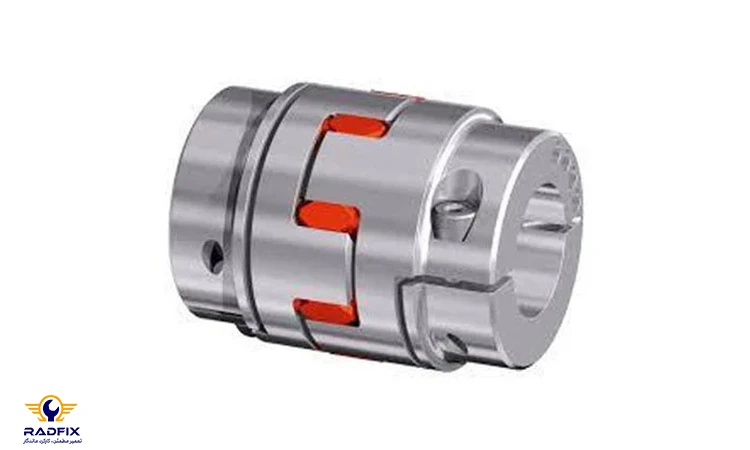

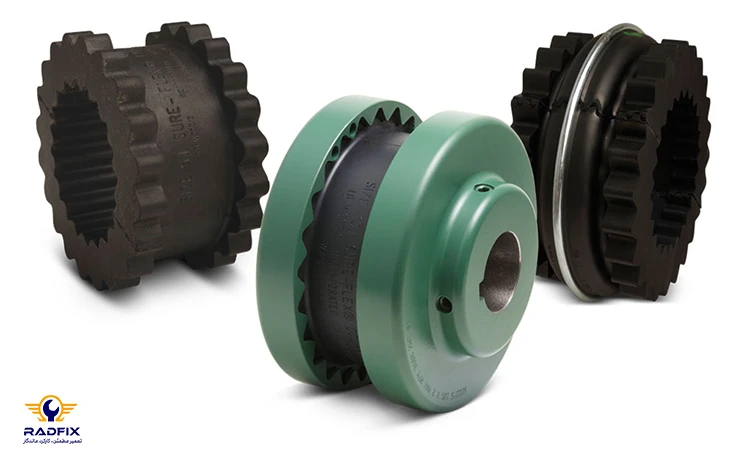

کوپلینگ انعطاف پذیر
این نوع از رایج ترین انواع کوپلینگ پمپ در صنایع مختلف محسوب می شود. طراحی آن به گونه ای است که می تواند ناهمراستایی های جزئی را جبران کند و ارتعاشات سیستم را کاهش دهد. کوپلینگ های لاستیکی، فکی، تایری و شبکه ای در این گروه قرار می گیرند. استفاده از این نوع کوپلینگ باعث افزایش عمر تجهیزات و کاهش هزینه های تعمیراتی می شود.
کوپلینگ دنده ای
کوپلینگ دنده ای برای انتقال گشتاورهای بالا طراحی شده است. این نوع کوپلینگ از چرخ دنده های داخلی و خارجی تشکیل می شود و در صنایع سنگین کاربرد گسترده ای دارد. مقاومت بالا و توانایی تحمل بارهای سنگین از مهم ترین مزایای این مدل محسوب می شود.

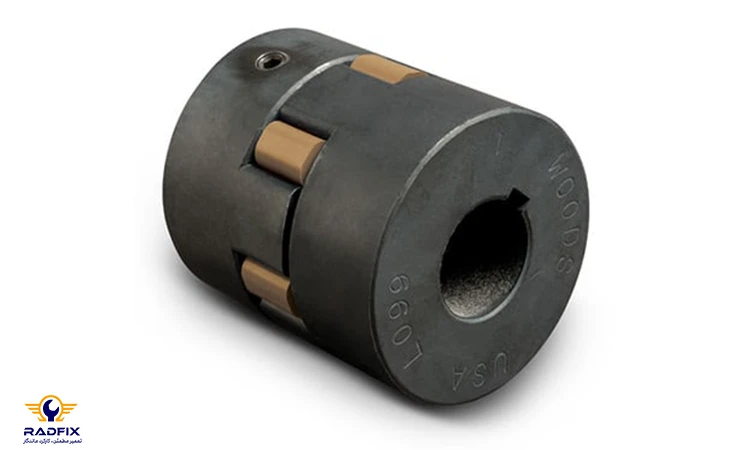

اهمیت کوپلینگ در کاهش مصرف انرژی الکتروموتور
در سال های اخیر توجه صنایع به بهینه سازی مصرف انرژی افزایش یافته است. یکی از عوامل مؤثر بر راندمان سیستم های پمپاژ، انتخاب صحیح تجهیزات انتقال قدرت است. زمانی که کوپلینگ به درستی انتخاب و تنظیم شود، انتقال انرژی با حداقل تلفات انجام می شود. در مقابل، ناهمراستایی یا خرابی کوپلینگ باعث افزایش اصطکاک، لرزش و بار اضافی روی موتور خواهد شد.
به همین دلیل استفاده از کوپلینگ مناسب می تواند نقش مهمی در کاهش مصرف برق الکتروموتور داشته باشد. مطالعات صنعتی نشان می دهند که تنظیم صحیح هم محوری شفت ها می تواند درصد قابل توجهی از اتلاف انرژی را کاهش دهد. علاوه بر این، کاهش ارتعاشات موجب عملکرد نرم تر تجهیزات و افزایش بازده عملیاتی سیستم می شود. در نتیجه هزینه های انرژی و تعمیرات به شکل محسوسی کاهش پیدا می کند.
علائم خرابی کوپلینگ پمپ چیست؟
شناخت نشانه های خرابی کوپلینگ به جلوگیری از آسیب های جدی تر کمک می کند. بسیاری از مشکلات مکانیکی ابتدا در کوپلینگ ظاهر می شوند و در صورت بی توجهی به سایر اجزا منتقل خواهند شد. به همین دلیل انجام بازرسی های دوره ای اهمیت بسیار زیادی دارد.
افزایش لرزش و صدا
یکی از اولین نشانه های خرابی کوپلینگ پمپ افزایش لرزش و تولید صداهای غیرعادی است. این مشکل معمولاً به دلیل فرسودگی المان انعطاف پذیر یا ناهم راستایی شفت ها ایجاد می شود.
گرم شدن بیش از حد یاتاقان ها
در صورت عملکرد نامناسب کوپلینگ، بار اضافی به یاتاقان ها منتقل می شود و دمای آن ها افزایش می یابد. ادامه این وضعیت می تواند منجر به خرابی کامل یاتاقان گردد.
سایش غیرطبیعی قطعات
وجود ترک، خوردگی یا سایش غیرعادی روی اجزای کوپلینگ از دیگر نشانه های خرابی محسوب می شود. در چنین شرایطی باید قطعه در اسرع وقت بررسی و در صورت نیاز تعویض شود.
نحوه انتخاب کوپلینگ مناسب برای پمپ
انتخاب کوپلینگ مناسب نیازمند بررسی دقیق شرایط کاری سیستم است. بسیاری از مشکلات عملیاتی ناشی از انتخاب اشتباه کوپلینگ هستند. مهندسان تعمیرات هنگام انتخاب باید عواملی مانند نوع پمپ، توان موتور، سرعت چرخش، میزان گشتاور و شرایط محیطی را مدنظر قرار دهند. جدول زیر مهم ترین معیارهای انتخاب را نشان می دهد:
| معیار انتخاب | اهمیت |
|---|---|
| توان الکتروموتور | تعیین ظرفیت انتقال گشتاور |
| سرعت دوران | انتخاب ساختار مناسب |
| میزان ناهمراستایی | تعیین نوع انعطافپذیری |
| شرایط محیطی | مقاومت در برابر رطوبت و دما |
| هزینه نگهداری | کاهش هزینههای بلندمدت |
انتخاب صحیح کوپلینگ پمپ موجب افزایش راندمان، کاهش خرابی و بهبود عملکرد کل سیستم خواهد شد.
سخن پایانی کوپلینگ پمپ چیست؟
کوپلینگ پمپ یکی از مهم ترین اجزای سیستم های انتقال قدرت در تجهیزات صنعتی محسوب می شود. این قطعه وظیفه انتقال گشتاور از الکتروموتور به پمپ را بر عهده دارد و نقش مهمی در کاهش ارتعاشات، افزایش طول عمر تجهیزات و بهبود راندمان سیستم ایفا می کند. انتخاب صحیح نوع کوپلینگ، نصب اصولی و انجام بازرسی های دوره ای می تواند از بسیاری از خرابی های پرهزینه جلوگیری کند. همچنین استفاده از کوپلینگ مناسب تأثیر مستقیمی بر کاهش مصرف انرژی الکتروموتور و افزایش بهره وری تجهیزات صنعتی خواهد داشت.
سوالات متداول کوپلینگ پمپ چیست؟
- آیا کوپلینگ پمپ فقط برای انتقال نیرو استفاده می شود؟
خیر. علاوه بر انتقال نیرو، کوپلینگ وظایفی مانند جذب ارتعاشات، جبران ناهم راستایی و محافظت از قطعات مکانیکی را نیز بر عهده دارد. - بهترین نوع کوپلینگ برای پمپ های صنعتی چیست؟
پاسخ این سؤال به شرایط کاری بستگی دارد. در بسیاری از کاربردهای صنعتی، کوپلینگ های انعطاف پذیر به دلیل توانایی جذب ارتعاشات و جبران خطاهای نصب گزینه مناسبی محسوب می شوند. - هر چند وقت یک بار باید کوپلینگ بررسی شود؟
بازرسی دوره ای معمولاً در برنامه تعمیرات پیشگیرانه انجام می شود. در تجهیزات حساس، بررسی ماهانه و کنترل هم محوری توصیه می شود. - آیا خرابی کوپلینگ باعث افزایش مصرف برق می شود؟
بله. ناهمراستایی و فرسودگی کوپلینگ باعث افزایش بار روی موتور و در نتیجه افزایش مصرف انرژی می شود. به همین دلیل نگهداری صحیح آن در کاهش مصرف انرژی الکتروموتور مؤثر است.
