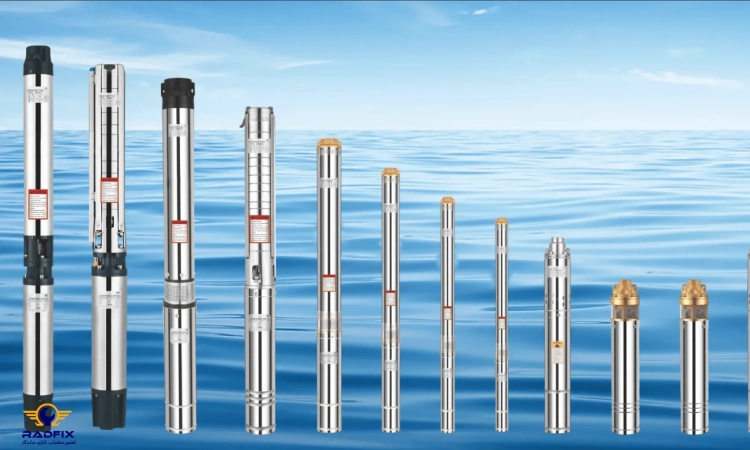

پمپ آب شناور چیست؟ پمپ های شناور که به عنوان یکی از کارآمدترین دستاوردها در صنعت مکانیک سیالات شناخته می شوند، نوع خاصی از پمپ های سانتریفیوژ هستند که طراحی منحصر به فرد آن ها اجازه می دهد کل مجموعه الکتروموتور و پمپ به صورت غوطه ور در سیال قرار گیرد. این تجهیزات حیاتی، مشکل محدودیت ارتفاع مکش در پمپ های زمینی را به کلی حل کرده اند و قادرند آب را از چاه هایی با عمق صدها متر به سطح زمین برسانند. در این مقاله تمام جنبه های انتخاب، نگهداری و عیب یابی آن ها را کالبدشکافی می کنیم تا شما با دیدی کاملاً تخصصی با این قلب تپنده چاه های عمیق آشنا شوید.
ساختار فنی و اجزای تشکیل دهنده پمپ های شناور
پیش از آنکه به کاربردهای گسترده این دستگاه بپردازیم، باید کالبد این تجهیز صنعتی را بررسی کنیم تا درک کنیم پمپ آب شناور چیست و از چه بخش هایی ساخته شده است. ساختار این پمپ ها به صورت یکپارچه یا دو تکه طراحی می شود که در آن موتور الکتریکی در قسمت پایین و پمپ در قسمت بالا قرار می گیرد. این چیدمان هوشمندانه باعث می شود که سیال هنگام ورود به پمپ، از روی بدنه موتور عبور کرده و عمل خنک کاری سیم پیچ ها را به بهترین شکل ممکن انجام دهد. استفاده از متریال های مقاوم و آلیاژهای برنزی در ساختار بدنه و پروانه ها، تضمین کننده دوام این دستگاه در محیط های خورنده زیرزمینی است.

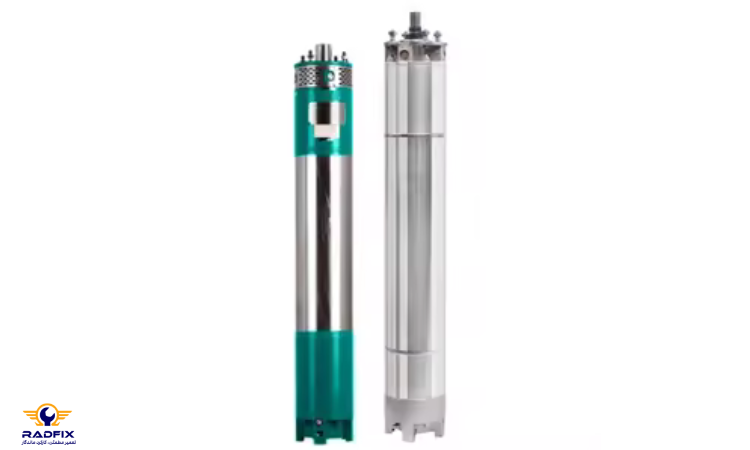

الکتروموتورهای شناور معمولاً به صورت آب خنک یا روغن خنک طراحی می شوند که در آن ها فضای داخل استاتور با آب مقطر یا روغن مخصوص پر شده است تا از نفوذ سیال چاه به داخل سیم پیچ ها جلوگیری شود و انتقال حرارت بهبود یابد. بخش پمپ نیز شامل چندین طبقه است که هر طبقه از یک پروانه و یک دیفیوزر تشکیل می شود. هرچه تعداد این طبقه ها بیشتر باشد، توانایی پمپ برای غلبه بر نیروی جاذبه و پرتاب آب به ارتفاعات بالاتر افزایش می یابد. هماهنگی میان این بخش ها توسط یک شفت مرکزی برقرار می شود که با دقت بالانس شده تا لرزش های دستگاه در اعماق چاه به حداقل برسد.
نقش پروانه و دیفیوزر در افزایش فشار سیال
در سیستم های مکانیکی، پروانه قلب تپنده فرآیند انتقال انرژی به سیال محسوب می شود. زمانی که موتور شروع به چرخش می کند، شفت اصلی پروانه ها را با سرعت دورانی بالا به حرکت در می آورد. سیال از بخش میانی وارد پروانه شده و به دلیل نیروی گریز از مرکز، با شتاب و انرژی جنبشی بالا به سمت لبه های خارجی پرتاب می شود. در این مرحله، دیفیوزر که یک قطعه ثابت است، وظیفه دارد این انرژی جنبشی را به انرژی پتانسیل یا همان فشار تبدیل کند. این فرآیند مرحله به مرحله در هر طبقه تکرار می شود تا در نهایت آب با فشار مطلوب از خروجی بالایی دستگاه خارج گردد.
طراحی پروانه ها در پمپ آب شناور می تواند به صورت جریان شعاعی یا جریان مختلط باشد. پروانه های شعاعی معمولاً برای تامین هد بالا در دبی های کم استفاده می شوند، در حالی که پروانه های جریان مختلط برای جابه جایی حجم بیشتری از آب در ارتفاعات متوسط کاربرد دارند. جنس پروانه ها نیز بستگی مستقیم به کیفیت آب دارد؛ برای آب های حاوی شن و ماسه، استفاده از پروانه های نوریل یا استیل با پوشش های ضدسایش الزامی است تا از خوردگی زودهنگام و افت راندمان جلوگیری شود.
اهمیت سیستم آب بندی و مکانیکال سیل
یکی از حیاتی ترین بخش ها در پاسخ به این سوال که ایمنی پمپ آب شناور چیست، سیستم آب بندی آن است. از آنجایی که نفوذ آب به داخل موتور به معنای سوختن آنی سیم پیچ و تحمیل هزینه های سنگین است، مهندسان از سیستم های مکانیکال سیل پیشرفته استفاده می کنند. این سیل ها که معمولاً از جنس سیلیکون کارباید یا تنگستن کارباید هستند، با دقت بسیار بالا از ورود سیال چاه به محفظه موتور جلوگیری می کنند.
عملکرد هیدرولیکی و نحوه کارکرد پمپ شناور
عملکرد پمپ های شناور بر پایه اصول سانتریفیوژ استوار است، اما با یک تفاوت بزرگ؛ این پمپ ها به جای مکش آب، آن را هل می دهند. در پمپ های زمینی، محدودیت اتمسفر اجازه نمی دهد آب از عمقی بیش از ۷ تا ۹ متر مکیده شود، اما پمپ آب شناور چون در پایین ترین سطح آب قرار می گیرد، با استفاده از فشار تولیدی توسط طبقات خود، ستون آب را به سمت بالا می راند. این ویژگی باعث می شود که پدیده مخرب کاویتاسیون در این پمپ ها به ندرت رخ دهد، مشروط بر اینکه حداقل ارتفاع سیال روی دهانه ورودی پمپ رعایت شود.

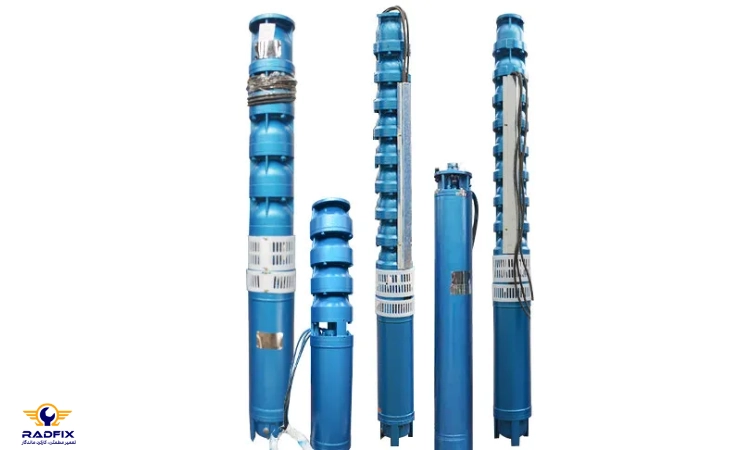

زمانی که جریان الکتریسیته وارد موتور می شود، میدان مغناطیسی ایجاد شده باعث چرخش روتور می گردد. سیال از طریق صافی که در وسط یا پایین دستگاه قرار دارد وارد اولین مرحله پمپ می شود. طراحی طبقاتی این امکان را فراهم می کند که هر طبقه فشار تولید شده در مرحله قبلی را تقویت کند. این افزونگی فشار به صورت سری باعث می شود که دستگاه بتواند بر اصطکاک لوله ها و نیروی وزن ستون آب غلبه کند.
تفاوت پمپ های تک فاز و سه فاز شناور
انتخاب نوع برق مصرفی بستگی به دبی و هد مورد نیاز پروژه دارد. پمپ های تک فاز معمولاً برای مصارف خانگی، باغ های کوچک و چاه های کم عمق طراحی می شوند و توان آن ها اغلب محدود به ۲.۲ کیلووات است. این پمپ ها برای راه اندازی نیاز به یک تابلو برق شامل خازن استارت و کارکرد دارند.
در مقابل، مدل های سه فاز که در ابعاد بزرگتر تولید می شوند، برای چاه های عمیق صنعتی و کشاورزی کاربرد دارند. پمپ های سه فاز از پایداری حرارتی بیشتری برخوردار هستند و به دلیل گشتاور راه اندازی بالاتر، برای جابه جایی حجم های عظیم آب گزینه ای بی رقیب محسوب می شوند. در سیستم های سه فاز، استفاده از اینورتر یا سافت استارتر در تابلو برق پمپ آب شناور بسیار توصیه می شود.
پدیده ضربه قوچ و راه های کنترل آن
هنگامی که پمپ شناور به طور ناگهانی خاموش می شود، ستون آب در لوله خروجی که ممکن است صدها متر ارتفاع داشته باشد، به دلیل نیروی جاذبه با سرعت به سمت پایین برمی گردد. برخورد این حجم عظیم آب با سوپاپ خروجی پمپ، ضربه ای سنگین به نام ضربه قوچ ایجاد می کند که می تواند باعث شکستن کوپلینگ یا حتی ترکیدن لوله ها شود. برای جلوگیری از این مشکل، نصب یک شیر یک طرفه با کیفیت در خروجی پمپ و همچنین استفاده از مخازن تحت فشار در ابتدای خط لوله ضروری است.
کاربردهای گسترده پمپ شناور در صنایع مختلف

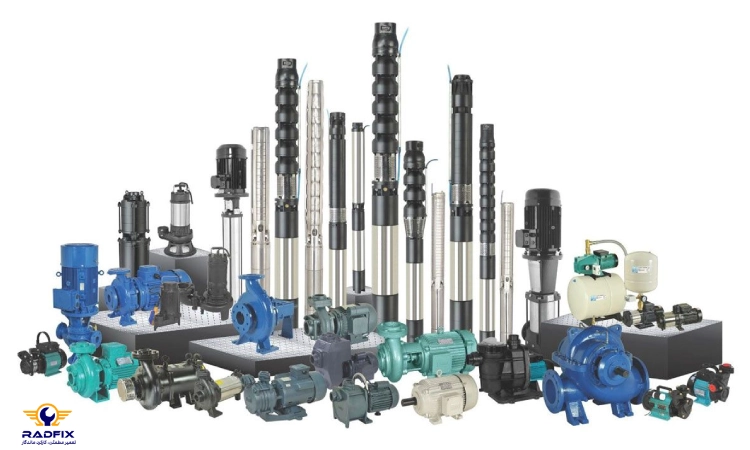

پمپ های شناور به دلیل انعطاف پذیری بالا، فراتر از چاه های آب در حوزه های متعددی به کار گرفته می شوند. از تامین آب شرب شهری و روستایی گرفته تا سیستم های اطفای حریق صنعتی، همگی به نوعی به این تکنولوژی وابسته اند. در صنایع معدنی، برای تخلیه آب های زیرزمینی و زهکشی تونل ها از مدل های ویژه سنگین کار استفاده می شود. همچنین در پروژه های نفت و گاز، پمپ های شناور الکتریکی برای افزایش تولید از مخازن نفتی و انتقال نفت خام به سطح زمین به کار می روند. این تنوع کاربرد نشان دهنده قابلیت اعتماد بالای این سیستم در سخت ترین شرایط محیطی است.
در حوزه کشاورزی مدرن، پمپ آب شناور قلب سیستم های آبیاری تحت فشار و قطره ای است. به دلیل نیاز این سیستم ها به فشار ثابت و دبی یکنواخت، پمپ های شناور چندطبقه بهترین عملکرد را ارائه می دهند. همچنین در فواره های شهری و پروژه های زیباسازی فضاهای عمومی، از مدل های کوچک تر این پمپ ها استفاده می شود که به دلیل کارکرد بی صدا در داخل آب، هیچ گونه آلودگی صوتی برای محیط اطراف ایجاد نمی کنند.
تامین آب شرب شهری و مجتمع های مسکونی
در بسیاری از شهرهایی که با کمبود منابع آب سطحی روبرو هستند، چاه های عمیق حفر شده در سفره های زیرزمینی منبع اصلی تامین آب محسوب می شوند. پمپ های شناور در این چاه ها وظیفه دارند آب را به مخازن ذخیره یا تصفیه خانه ها منتقل کنند. به دلیل تماس مستقیم با آب شرب، این پمپ ها باید استانداردهای بهداشتی بالایی داشته باشند. استفاده از روغن های خوراکی در داخل الکتروموتور و بدنه های ضدزنگ از الزامات این کاربرد است. این پمپ ها به صورت ۲۴ ساعته و با سیستم های مانیتورینگ هوشمند کنترل می شوند تا پایداری شبکه آب شهری حفظ گردد.
نقش پمپ شناور در آبیاری تحت فشار کشاورزی
کشاورزی نوین بدون استفاده از منابع آب زیرزمینی غیرممکن است. پمپ آب شناور در این بخش وظیفه دارد فشار لازم برای کارکرد قطره چکان ها و آب پاش ها را تامین کند. از آنجایی که در کشاورزی ممکن است فاصله چاه تا زمین زراعی زیاد باشد، پمپ باید هد اضافی برای غلبه بر اصطکاک لوله های طولانی را داشته باشد. کشاورزان با انتخاب پمپ های با راندمان بالا، هزینه های برق مصرفی خود را به شدت کاهش می دهند.
نکات حیاتی در نصب و راه اندازی پمپ شناور
نصب پمپ شناور یک عملیات حساس مهندسی است که اگر به درستی انجام نشود، عمر دستگاه را به چند ماه یا حتی چند روز کاهش می دهد. اولین نکته، انتخاب کابل برق مناسب با توجه به عمق چاه و توان موتور است. افت ولتاژ در کابل های طولانی می تواند باعث داغ شدن سیم پیچ موتور و سوختن آن شود. همچنین، استفاده از مفصل های حرارتی یا رزینی برای اتصال کابل اصلی به کابل پمپ باید با دقت ۱۰۰ درصد انجام شود تا از نفوذ کوچکترین قطره آب به محل اتصال و تعمیر پمپ آب شناور جلوگیری گردد.
نکته دوم، رعایت عمق نصب پمپ نسبت به طبقات آب ده چاه است. پمپ نباید در کف چاه قرار گیرد، زیرا رسوبات و لجن های ته نشین شده باعث انسداد ورودی و داغ شدن موتور می شوند. فاصله استاندارد معمولاً ۲ تا ۵ متر بالاتر از کف چاه است. همچنین پمپ باید حداقل ۳ متر زیر سطح دینامیک آب قرار گیرد تا در هنگام کارکرد و افت سطح آب چاه، هوا وارد پمپ نشود. استفاده از سنسورهای سطح در تابلو برق برای خاموش کردن خودکار پمپ در صورت افت شدید سطح آب، یکی از هوشمندانه ترین اقدامات برای حفاظت از پمپ آب شناور است.
عیب یابی و نگهداری پیشگیرانه پمپ های شناور
نگهداری صحیح کلید طول عمر پمپ آب شناور است. از آنجایی که دسترسی به پمپ در اعماق چاه دشوار و هزینه بر است، پیشگیری از خرابی اهمیت دوچندانی دارد. ثبت دوره ای جریان مصرفی و ولتاژ شبکه به شما کمک می کند تا تغییرات رفتاری موتور را قبل از وقوع فاجعه تشخیص دهید. افزایش تدریجی آمپر می تواند نشان دهنده فرسودگی بلبرینگ ها یا گیر کردن اجسام خارجی در پروانه ها باشد. همچنین، پایش فشار خروجی پمپ نشان می دهد که آیا پروانه ها دچار سایش شده اند یا خیر. اگر فشار با وجود ثابت بودن دور موتور کاهش یابد، احتمالاً پروانه ها نیاز به تعویض دارند.
در صورت بروز مشکل، ابتدا باید عیب سنجی از روی تابلو برق و کابل ها انجام شود. بسیاری از توقف ها ناشی از قطعی کابل در نزدیکی دهانه چاه یا خرابی قطعات داخل تابلو است. اگر پس از بررسی های برقی، پمپ همچنان کار نکند یا صدای غیرعادی داشته باشد، بیرون کشیدن آن از چاه الزامی است. تعمیرات تخصصی پمپ شامل تعویض مکانیکال سیل، بازبینی سیم پیچ و بالانس کردن شفت است. استفاده از قطعات یدکی اصلی و اورجینال در هنگام تعمیر، تضمین می کند که پمپ پس از نصب مجدد، دوباره به راندمان اولیه خود بازگردد.
علل شایع سوختن الکتروموتور شناور
سوختن سیم پیچ موتور کابوس هر اپراتوری است. شایع ترین علت این اتفاق، خشک کار کردن پمپ است. آب در اطراف موتور وظیفه خنک کاری را بر عهده دارد؛ اگر سطح آب چاه پایین بیاید و پمپ بدون سیال کار کند، دمای سیم پیچ در عرض چند دقیقه به نقطه ذوب می رسد. علت دوم، نوسانات برق و عدم عملکرد صحیح تجهیزات حفاظتی در تابلو است. علت سوم که بسیار فنی تر است، نفوذ آب چاه به داخل محفظه موتور به دلیل خرابی مکانیکال سیل یا پارگی لاستیک دیافراگم است. با بازدیدهای سالانه سیل ها و چک کردن مقاومت عایقی موتور، می توان از بسیاری از این موارد جلوگیری کرد.
کاهش آبدهی و افت فشار؛ دلایل و راه حل ها
اگر متوجه شدید که دبی پمپ نسبت به گذشته کاهش یافته، ابتدا صافی ورودی را چک کنید. تجمع جلبک یا رسوبات آهکی می تواند مسیر ورود آب را مسدود کند. دلیل دیگر، سایش لبه های پروانه و دیفیوزر به دلیل وجود شن و ماسه در آب است. در این حالت فاصله بین پروانه و بدنه زیاد شده و سیال به جای حرکت به سمت بالا، در داخل طبقات فرار می کند. اگر چاه شما ماسه دهی دارد، حتماً از پمپ های با طراحی ضدماسه استفاده کنید. همچنین سوراخ شدن لوله خروجی در طول مسیر چاه نیز می تواند باعث افت فشار در دهانه خروجی شود که با مشاهده نوسانات فشارسنج قابل تشخیص است.
راهنمای انتخاب و خرید پمپ آب شناور
برای خرید یک پمپ مناسب، نباید تنها به قیمت توجه کرد. اولین گام، داشتن اطلاعات دقیق از نقطه کاری است که شامل هد و دبی می شود. هد کل شامل فاصله عمودی از سطح آب تا بالاترین نقطه تخلیه به اضافه افت اصطکاک در لوله ها و اتصالات است. دبی نیز بر اساس نیاز آبیاری یا مصرف صنعتی تعیین می شود. با داشتن این دو عدد، باید به نمودار عملکرد پمپ های مختلف مراجعه کرد و پمپی را انتخاب کرد که نقطه کاری آن در محدوده راندمان حداکثری قرار داشته باشد. انتخاب پمپ خارج از این محدوده، باعث لرزش، صدای زیاد و کاهش عمر دستگاه می شود.
متریال بدنه نیز بر اساس کیفیت شیمیایی آب انتخاب می شود. اگر آب چاه شور یا اسیدی است، پمپ های تمام استیل الزامی هستند. در حالی که برای آب های معمولی کشاورزی، مدل های چدنی با پروانه های نوریل یا استیل کفایت می کنند. برند سازنده و موجود بودن قطعات یدکی در بازار نیز فاکتوری تعیین کننده است.
سخن پایانی
در این مقاله به طور مفصل بررسی کردیم که پمپ آب شناور چیست و چرا به عنوان انتخابی بی رقیب برای چاه های عمیق شناخته می شود. از ساختار چندطبقه و موتورهای غوطه ور گرفته تا جزئیات نصب و حفاظت برقی، همگی نشان دهنده تکنولوژی پیچیده ای هستند که برای آسایش و رونق صنایع ما طراحی شده است. انتخاب آگاهانه، نصب اصولی و نگهداری پیشگیرانه، سه ضلع مثلثی هستند که عملکرد بی نقص این دستگاه را برای سالیان طولانی تضمین می کنند. به یاد داشته باشید که پمپ شناور قلب سیستم آبرسانی شماست؛ با مراقبت صحیح از آن، جریان زندگی و تولید را در پروژه خود پایدار نگه دارید.
سوالات متداول
- آیا پمپ شناور می تواند به صورت افقی نصب شود؟
بله، بسیاری از پمپ های شناور مدرن قابلیت نصب افقی را دارند، اما این کار مستلزم رعایت شرایط خاصی است. برای نصب افقی، باید از یک غلاف خنک کننده استفاده شود تا جریان آب به اجبار از روی بدنه موتور عبور کند. - علت لرزش شدید پمپ شناور در هنگام کار چیست؟
لرزش می تواند ناشی از چندین عامل باشد: بالانس نبودن شفت یا پروانه ها، فرسودگی بلبرینگ ها، شل شدن اتصالات لوله خروجی، یا ورود اجسام خارجی به داخل پمپ. - هر چند وقت یک بار باید پمپ را برای سرویس از چاه بیرون کشید؟
اگر پمپ به درستی انتخاب شده باشد و تابلو برق تمام حفاظت ها را انجام دهد، نیازی به بیرون کشیدن دوره ای و زمانی نیست.
